一，功能介紹：

?

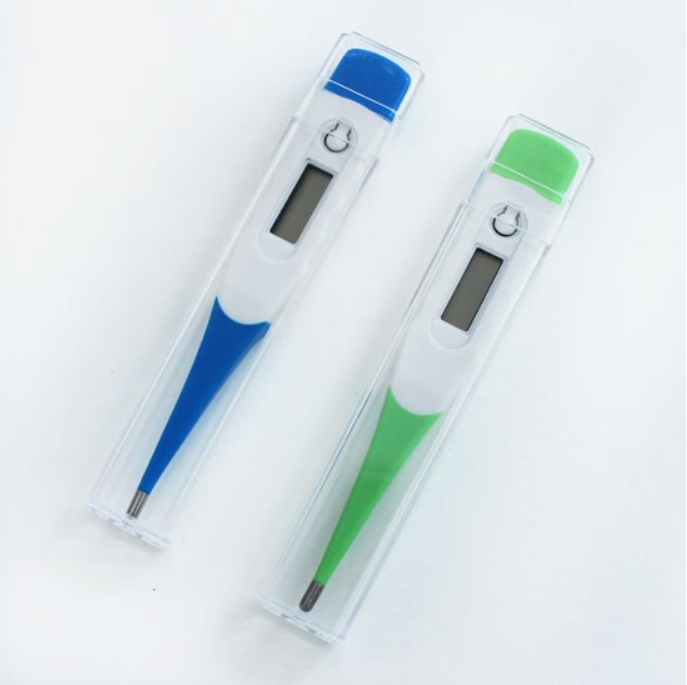

ZH203是CMOS數字臨床溫度計，用于測量體溫從32.0°C ~42.9°C (90°F ~ 109.9°F).它還提供了穩定的提醒，熱提醒自動斷電和上次測量的方框圖的記憶功能。

• ??Single-chip CMOS construction

??? 單片機CMOS 結構測量范圍

• ??Measurement range: 32.0 ~42.9°C (90°F ~109.9°F)

??? 溫度范圍：32.0 ~42.9°C (90°F ~109.9°F)

• ??Measurement accuracy: ±0.1°C(±0.2°F)

??? 測量精度：±0.1°C(±0.2°F)

• ??Resolution: 0.1°C (0.1°F)

??? 分辨率：0.1°C (0.1°F)

• ??Single 1.5V battery operation

??? 工作電壓：1.5V

• ??Highest temperature hold 高溫度控制

??

• ??Round off function? 四舍五入功能
• ??Multi stable time selection: 4s/8s/16s/32s

?? 多個穩定時間選擇

• ??Automatic power off

??? 自動關機

• ??One ON/OFF switch input key

??? 同一個按鍵：關、開

• ??Bonding option for °C and °F

??? 可以攝氏，華氏溫度

• ??Display the last time measured temperature

??? 顯示上次發燒的溫度提醒

• ??Alarm warning for fever

? ? 提醒發燒

• ??Buzzer output: 6k/8kHz

??? 蜂鳴器輸出6K-8K赫茲

• ??For various sensor application, change one layer only

??? 對于各種傳感器應用，只需改變一層

注：以上“絕對大額定值”下的壓力可能會造成永久性損壞設備。這些只是壓力等級。在本規范的操作部分所述的上述或其他條件下，此裝置的功能操作不暗示，長時間暴露在絕對大額定值條件下可能影響設備可靠性。

?

• ??Power SW電源SW: 按下PSW開關打開或者關閉電源
• ??上電時: 按下開關, 會產生0.125秒的嗶聲

?

b.首先液晶顯示器所有部分都在2秒左右之后，LCD顯示上次溫度約2秒 (如果記憶功能可選)

c. 在上面B之后，LCD會顯示約1秒的自檢溫度(37.0±0.1°C ) ，°C 或°F標記將以1HZ的速度閃爍

d.上面C項之后，LCD會始終顯示較高的測量溫度, °C 或°F標記將以1HZ的速度閃爍

e. 如果溫度小于32.0°C (or 90.0°F ), 顯示屏顯示Lo°C (or Lo °F ).

f. 如果溫度大于等于43.0°C (or 109.9°F ), 顯示屏將會顯示Hi °C (or Hi °F ).

g. 在測量溫度過程中顯示較高的溫度.

h. 通電后測量時間超過16秒測量溫度不變

在穩定時間內,測量結束，°C (°F )標記閃爍停止.

i. For ZH203, 當測量結束并且溫度大于等于37.8°C (100°F )。? “BI-BI-BI--- BI-BI-BI---”在這種情況下，蜂鳴器會提醒并持續10秒, 如下所示

BI --- BI --- BI ---------- BI ---

BI: 0.125sec

---: 0.125sec

-----------: 0.375sec

當測量結束并且溫度小于37.8°C (100°F ), 蜂鳴器會在10秒內提醒, as follows如下所示:

BI --- BI---

BI: 0.5sec

---: 0.5sec

j.測量穩定以后，超過8分40秒系統會自動關機

k. 當測量結束并嗶聲結束時, 如果溫度在8分40秒內升高,測量將重新開始，但°C 標記不會閃爍，蜂鳴器也不會輸出。

l. 在嗶聲發出的10秒內，溫度不是測量值

• ???斷電時，待機電流小于等于1μA.
• ??通過引腳選項，蜂鳴器頻率為6KHZ(VSS) or 8kHz (開路 or VDD)
• ???以°C測量0.1度，分辨率0.1°C
• ??傳感器使用 503ET
• ??參考電阻是37.0 °C時的數值傳感器
• ???當溫度顯示Hi or Lo時，低電量和“M” 標志不能顯示
• ??當電池電壓過低時，電池標記“▲”以1HZ的速度閃爍，
