一、機床的用途及性能：

1.FZ1830B龍門直角加工中心是正成工集團采用mepro自動直角銑頭生產的完全新設備，集機、電、液等先進技術于一體的機械加工設備，主要用于各類零件、模具的加工，特別適用于黑色金屬和有色金屬的各種平面、曲面、空間曲面和孔的數控加工。

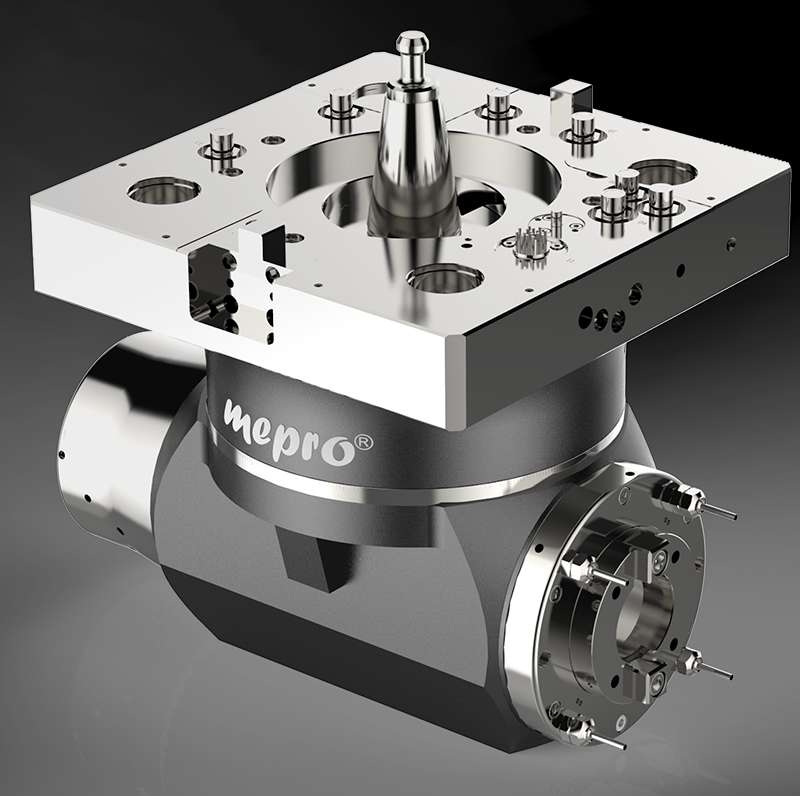

2.mepro直角自動分度強力銑頭配上專用頭庫，使這臺自動直角龍門具備各類零部件的加工能力，高剛性的龍門框架結構設計，因此不僅具有強力切削的能力，同時又能滿足精密零件的加工（適用于航空、重機、機車、造船、發電、機床、汽車、印刷、模具等行業半精加工和精加工，也可以用于粗加工�？梢淮窝b夾工件可以實現工件的四面體加工）。

3.該機床具有高剛性的結構設計、可靠的精度穩定性及保持性，在技術文件規定的環境條件下能連續正常工作，精度穩定。完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量。

2. 主要技術參數：

功率：25KW

C軸：

C軸轉位形式：自動

C軸拉緊：自動

C軸最小分度增量 2.5?（可選0.001?）

端齒盤定位精度： 4"

主軸：

傳動比： 1:1

功率： 25KW

額定扭矩 1000Nm

轉速 3000rp（油脂潤滑）

松拉刀形式 自動

刀柄錐度         BT-50

注：可根椐用戶工藝要求定制

一、機床的主要特點：

FZ1830B機械規格

二、數控系統

  數控系統：

1、西門子828D（半閉環反饋）

2、自動銑頭功率：25KW

3、X軸配50NM西門子伺服電機，絕對編碼

4、Y軸配40NM西門子伺服電機，絕對編碼

5、Z軸配40NM西門子伺服電機,帶抱閘，絕對編碼

6、10.4寸屏，NCU572.5,PCU50.3,支持USB

7、手持單元編碼器為西門子產（含7米長彈簧電纜）

8、主軸第二編碼器

9、主軸第二編碼器電纜

10、具備主軸轉換成旋轉分度軸（C軸功能）

11、具備高速剛性攻絲功能

12、具備自動高低檔判斷及切換功能

13、具備高精高速功能

14、豐富的軟件切削加工功能

15、自動定位功能，極其便于鏜削加工工藝要求

 三、機床電器：

1、西門子接觸器

2、歐姆龍繼電器

1. 日本松下或者歐姆龍行程開關

2. 上海滬工產保險座及熔芯

3. 西門子30V/30A開關電源

4. 施耐德空氣開關

5. 施耐德開關控制按鈕

6. 大功率天正公司控制變壓器

7. 線路、線纜部分，均采用符合國標的電線、電纜

8. 電柜專用空調（波英特公司產）1臺套

9. 河北機床附件廠產三防工作燈2只

10. 浙江產三色警示燈1只

11. 線槽

12. 接線端子菲尼克斯產

13. 拖鏈

14. 主軸雙泵油冷機

15. 高壓油管若干

16. 拖鏈支架

17. 電纜走線槽

18. 氣動元件一套

19. 高強度高柔韌性動力電纜

20. 高柔韌性屏蔽信號電纜

21. 高強度氣管

22. DC24V電磁閥

      25、液壓平衡站自動調節控制系統

    26、自動潤滑功能控制電路

    27、主軸箱體頭罩防護

    28、雙螺旋排削器及電機

    29、冷卻水管及冷卻泵

    30、雙泵主軸油冷機

    四、機床強電

    機床所需強電元器件及拖鏈、電纜等部分均采用優質名牌產品，確保經久耐用。其中包括：

    1. 電氣柜、操作控制平臺采用德國威圖工藝制作。

    2. 各類電器元件及電纜。

    3. 拖鏈及護套管等。

    （四）各伺服軸的激光檢測及補償

    機床整體調試完成后，由甲方提供雙頻激光干涉儀，分別對機床各直線軸進行線性精度、重復定位精度測量，并向乙方提供數據，由乙方負責進行螺距誤差的補償。

    （五）電氣、電子元件及設備工作可靠，具有良好的抗振性和抗干擾性，并具有良好的防潮性。電控柜具有空調式溫度控制器，保持電控柜內部恒溫, 電箱內部安裝數控系統、伺服系統驅動器及其他電氣控制元件，該裝置設置在機床后部的安裝平臺上。具有移動靈活、操作方便的主操作盤。

    電源：電壓380V（＋15%，－10%）；頻率50HZ（±1 HZ）。

    五、FM2203B直角龍門配置

    1、西門子828D數控系統

    2、采用mepro伊貝格直角自動銑頭

    3、主軸吹氣清屑裝置、自動潤滑系統及警告裝置

    4、移動式手輪、清潔、工作燈及三色燈

    5、液壓系統、切削液系統（含泵及儲存箱）

    6、進口線性導軌（德國力士樂、INA）；

    7、進口滾珠絲桿及精密鎖緊螺母（絲桿為：臺灣HIWIN、PMI；鎖緊螺母為臺灣YINSH）；

    8、進口軸承（日本NSK）；

    9、臺灣打刀缸

    10、臺灣冷卻水泵

    11、電柜熱交換機

    12、伺服變壓器

    13、電柜空調

    14、銑頭恒溫冷卻系統

    15、油水分離裝置

    16、水槍及

    17、雙側螺旋式切屑輸送機+小車

    18、腳踏松刀開關

    19、RS-232C、DNC接口及PCMCIA輸入界面

    20、剛性攻牙

    21、手動脈波產生器

    22、進口氣動系統

    24、樹脂砂鑄件；（臺正光機）

    25、臺正聯盟工廠生產油冷卻機；

    26、德國行程開關；

    27、德國蘭普、臺灣線纜

    28、操作面板：臺灣產；

    29、潤滑系統（日華油機、南京貝奇爾）；

    30、進口聯軸器（R+W、mayr）；

    31、手輪：日本東測；

    32、臺正聯盟體工廠產外鈑防護罩

    33、配電部分：施耐德、歐姆龍、LG等進口品牌。

    34、國產X向不銹鋼導軌護罩防護,Y向鳳琴式導軌護罩防護；

    35、選配BT50-24T/32T臺灣品牌鏈?zhǔn)交驁A盤刀庫（德大或圣杰等）
