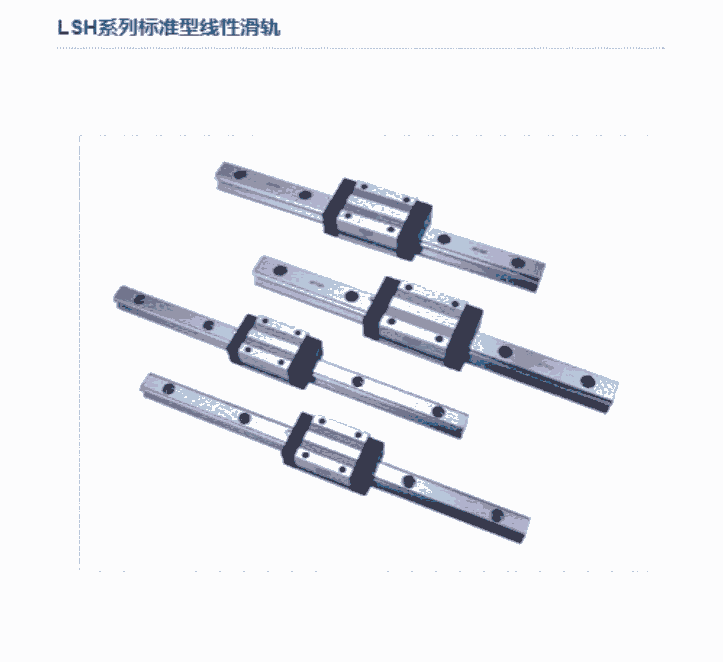

亞德客LSH系列標準型線性滑軌產品參數：
|
|
1、 具備自動，心能力
|
|
正面組合X型(45° -45°
)弧形浪道槽設計，使其具有自動調心能力，即使安裝面有少許誤差，也能被滑塊內部吸收井保持高精度平滑穩定的直線運動。
|
|
2、 高剛度、四方向等負荷設計
|
|
采用4列鋼珠與滾道45。接觸角設計，鋼珠達到理想的兩點接觸，可承受來自徑向及橫向的正反作用力，井且必要時還可施加預壓力來增加剛性。
|
|
3、 具備互換性
|
|
由于生產制造精度進行嚴格管控，尺寸精度能夠維持在穩定的公差範圍內，且滑塊有保持架設計以防止鋼珠掉落，所以對于互換型線軌組裝時可以將滑塊任意
裝配在同型號滑軌上，幷且保持其順暢度、預壓及精度。
|
|
|
|
安裝說明
|
|
1、安裝面容許誤差
|
|
LSH系列爲圖弧兩點接觸式線性滑軌，其自動調心的特性可以吸收安裝面的些許誤差而不影響直線運動的順暢性；下表中注明了安裝面的容許誤差値:
|
|
2、基準面烏高
|
|
爲確保線性滑軌與組配件精確結合，圓角請勿超過尺寸建議值，規格尺寸與肩高請參考下表。
|
|
3、滑軌端絲推薦安裝力矩
|
|
單位：mm
|
|
安裝滑軌時是否鎖緊貼平基準面對直線導軌精度影響較大，因此爲達到每顆螺絲都鎖緊的目的，建議使用下表所列扭力値鎖緊裝配螺絲。
|
