| AST-900 國網審廠定制開發或充電樁出廠檢驗 |
![]() |
價格: 元(人民幣) | 產地:本地 |
| 最少起訂量:1臺 | 發貨地:廣東深圳市 | |
| 上架時間:2020-05-29 16:15:14 | 瀏覽量:150 | |
深圳市賽特新能科技有限公司
![]() |
||
| 經營模式:貿易型 | 公司類型: | |
| 所屬行業:專用儀器 | 主要客戶: | |
在線咨詢 ![]() |
||
| 聯系人: (小姐) | 手機:14776368257 |
|
電話: |
傳真: |
| 郵箱:2766441604@qq.com | 地址: |
|

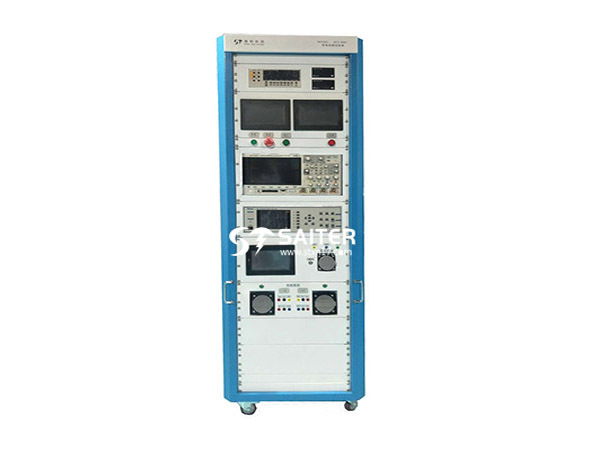

賽特 AST-900 系統是一款集成雙槍直流和單槍交流的充電樁整裝測試的綜合平臺。主要用于充樁研發階段的調試測試、以及出廠檢驗等。系統硬件主要由交流源、交/直流電阻負載、測試機柜組成,其中測試機柜又包含示波器、功率分析儀、安規綜合分析儀、工控機、BMS 模擬器、電壓表、電流表等。系統軟件由充電樁 ATE 測試系統和賽特新能充電樁測試儀兩套獨立軟件組成,前者主要用于充電樁的電氣參數測試,后者主要用于成品充電樁的控制導引、BMS 通信控制及故障模擬、以及 CAN 協議一致性測試,本系統嚴格按照國家電網公司對電動汽車充電設備供應商的資質條件以及制造能力進行核實供應商應滿足的要求為基準,符合國家現行有關標準為基礎指導;本測試系統直流測試大于等于150KW,三相輸入,800V 電壓0-200A電流輸出;可同時測試兩臺直流非車載充電樁。

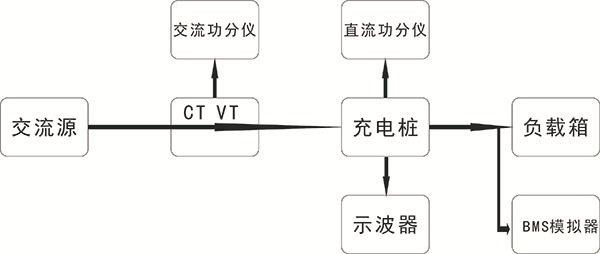

系統結構
研發標準
GB/T20234.2-2015 電動汽車傳導充電系統(第1部分:通用要求) GB/T20234.1-2015 電動汽車傳導充電用連接裝置(第1部分:通用要求) GB/T20234.2-2015 電動汽車傳導充電用連接裝置(第2部分:交流充電接口) GB/T20234.3-2015 電動汽車傳導充電用連接裝置(第3部分:直流充電接口) GB/T 27930-2015 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議 NBT 33008.1-2013 電動汽車充電設備檢驗試驗規范 第 1 部分:非車載充電機 NBT 33008.2-2013 電動汽車充電設備檢驗試驗規范 第 2 部分:交流充電樁 QGDW 1591-2014 電動汽車非車載充電機檢驗技術規范 QGDW 1592-2014 電動汽車交流充電樁檢驗技術規范
產品特點 1.本儀器配有 2 個標準的電動汽車傳導充電用直流充電車輛插座(1000V250A)和 1 個交流單相充電車輛插座(220V63A); 2. 帶上位機軟件能對CAN通訊報文同步翻譯和分析; 3. 具備模擬電池電壓功能; 4. 具備絕緣故障模擬功能 5. 預備大功率輸出負載接口,方便連接電阻負載,電子負載,電池負載或回饋負載等。 6. 插槍電壓值、雙溫度檢測; 7. 充電控制導引測試裝置,以及協議一致性測試; 8. 充電電壓電流、輔助電源電壓、充電狀態實時監控并顯示; 9. 模擬BMS對充電機的通信,報文、時序、通信速率、報錯機制; 10. 具備車輛控制導引電路模擬功能; 11. 嚴格參照GB/T 27930-2015充電樁協議,同時兼容2011版國標; 12. 通過軟件定時發送時間、超時判定時間,方便對不按國標進行的電動汽車進行調試;

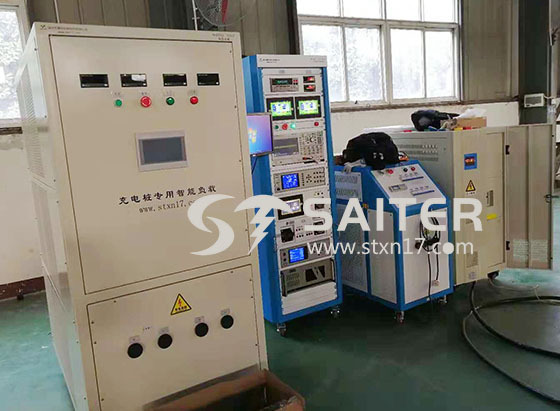

現場實物圖:
|
