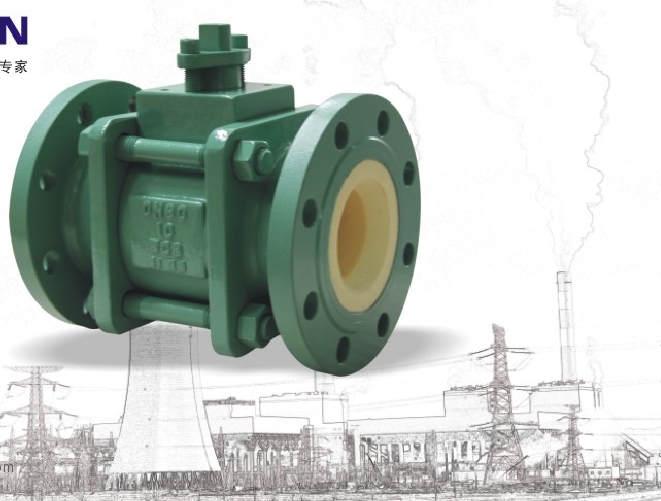

上海永鵬機械生產的陶瓷閥分類：陶瓷閥門、耐磨陶瓷閥、陶瓷出料閥、T644TC氣動陶瓷雙閘板閥、J644TC氣動陶瓷進料閥、D644TC氣動陶瓷旋轉閥、Q41TC手動陶瓷球閥、Q341TC渦輪陶瓷球閥、Q641TC氣動陶瓷球閥、Q941TC電動陶瓷球閥、Q41TC鍛鋼陶瓷球閥、PZ73TC陶瓷刀閘閥、PZ673TC氣動陶瓷排渣漿液閥、PZ41TC手動陶瓷排渣閘閥、H44TC陶瓷止回閥、YDF陶瓷圓頂閥、J61Tc陶瓷截止閥、H74TC耐磨陶瓷對夾止回閥、YLD647X-10圓頂閥、VQ41Tc耐磨陶瓷V型球閥、PZ41Tc耐磨陶瓷排渣閥、PZ73Tc-16C陶瓷刀型閘閥、Z644TC Z674TC耐磨陶瓷出料閥等.
產品詳細頁：http://www.yonp.sh.cn/tcfm.html
特點：
1、所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高(洛氏硬度HRC90)，僅次于金剛石。因此，本閥具有極高的耐磨損、耐 腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。
主要零件材料
|
閥體
|
閥桿
|
球體
|
閥座
|
填料
|
適用介質
|
適用溫度
|
|
WCB
|
2Cr13
|
復合陶瓷
|
復合陶瓷
|
PTFE
|
煤粉、煤渣、粉狀顆粒等 腐蝕性介質
|
≤200℃
|
|
CF8
304
|
0Cr18Ni9 (304)
|
復合陶瓷
|
復合陶瓷
|
PTFE
|
煤粉、煤渣、粉狀顆粒、 尿素類等腐蝕性介質
|
≤200℃
|
|
CF8M 316
|
0Cr17Ni12Mo2 (316)
|
復合陶瓷
|
復合陶瓷
|
PTFE
|
煤粉、煤渣、粉狀顆粒、 硝酸類等腐蝕性介質
|
≤200℃
|
|
CF3M 316L
|
00Cr17Ni14Mo2 (316L)
|
復合陶瓷
|
復合陶瓷
|
PTFE
|
煤粉、煤渣、粉狀顆粒、 醋酸類等腐蝕性介質
|
≤200℃
|
應用規范
|
設計依據
|
GB
|
API
|
ASME
|
|
|
設計標準
|
GB/T12237
|
API 6D
|
ASME B16.34
|
|
|
結構長度
|
GB/T12221
|
API 6D
|
ASME B16.10
|
|
|
|
|
連接法蘭
|
GBAT9113 JB/T79
|
ASMEB16.5、B16.47
|
|
|
試驗和檢驗
|
JB/T9092
|
API 6D
|
API 598
|
|
|
|
試驗壓力 單位：Mpa
|
公稱壓力
|
常溫最大工作壓力
|
殼體試驗壓力
|
氣密封試驗壓力
|
高壓密封試驗壓力
|
|
1.6
|
1.6
|
2.4
|
0.6
|
1.76
|
|
2.5
|
2.5
|
3.8
|
0.6
|
2.75
|
|
4.0
|
4.0
|
6.0
|
0.6
|
4.4
|
|
6.4
|
6.4
|
9.6
|
0.6
|
7.1
|
|
Class150
|
2.0
|
3.0
|
0.6
|
2.2
|
|
Class300
|
5.0
|
7.5
|
0.6
|
5.5
|
