訂貨數據：
|
類型
|

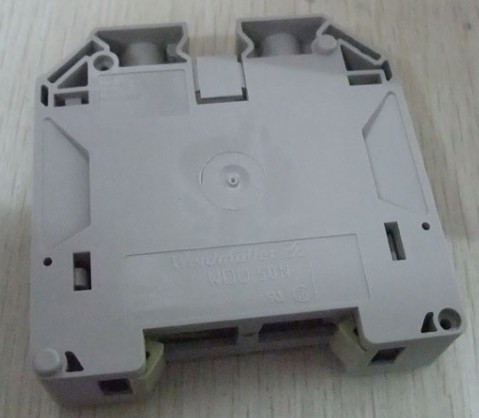

WDU 50N
|
|
訂貨號
|
1820840000
|
|
版本
|
W系列, 直通型接線端子, 額定橫截面: 50 mm?, 螺釘聯接, 直接安裝, 深褐
|
|
GTIN (EAN)
|
4032248318117
|
|
最小包裝數
|
10 個
|
尺寸及重量：
|
長度
|
70 mm
|
|
寬度
|
18.5 mm
|
|
高度
|
69.6 mm
|
|
安裝高度
|
70.6 mm
|
|
凈重
|
84.38 g
|
溫度：
|
最小持續工作溫度
|
-50 °C
|
|
持續工作溫度
|
120 °C
|
產品說明：
|
訂貨數據提示文字
|
1000 VDC 額定電壓測定。 1000V UL和CSA B組和C組產品：可以與隔離 DIN 導軌一起使用；也可以與 WTW 型隔板搭配使用。
|
|
附件
|
附加導線的輔助連接，"WZAD 50N" 1872720000 (不超過10mm?, 41A)。
|
IECEX/ATEX認證：
|
安裝指導
|
直接安裝
|
|
安裝方式
|
直接卡在導軌上
|
|
開放端
|
關閉的
|
|
相同端子的數量
|
1
|
|
類型
|
螺釘連接, 可螺絲固定的橫聯件, 封閉式
|
|
防爆版
|
不
|
其它技術數據：
可壓接2根截面積相同的導線（H05V/H07V):
|
多股導線的最小壓接面積（雙線）
|
6 mm?
|
|
多股導線的壓接面積（雙線）
|
16 mm?
|
|
多股軟導線的最小壓接面積（雙線）
|
6 mm?
|
|
多股軟導線的壓接面積（雙線）
|
16 mm?
|
|
最小壓接面積 多股線 帶管狀端頭( DIN 46228/1) 雙線
|
6 mm?
|
|
壓接面積 多股線 帶管狀端頭( DIN 46228/1) 雙線
|
16 mm?
|
可壓接導線額定聯系：
|
聯接類型
|
螺釘聯接
|
|
剝線長度
|
24 mm
|
|
螺絲刀口尺寸
|
S4 (DIN 6911)
|
|
連接方向
|
水平進線
|
|
聯接點數量
|
2
|
|
最小壓接面積
|
10 mm?
|
|
壓接面積
|
70 mm?
|
|
壓接螺釘
|
M 6
|
|
最小擰緊力矩
|
3.5 Nm
|
|
擰緊力矩
|
6 Nm
|
|
測量規 按照 60 947-1 標準
|
B10
|
|
單股導線的壓接面積
|
10 mm?
|
|
單股硬導線的壓接面積
|
16 mm?
|
|
多股導線的最小壓接面積
|
10 mm?
|
|
多股導線的壓接面積
|
70 mm?
|
|
壓接面積 軟導線
|
50 mm?
|
|
最小壓接面積 軟導線
|
10 mm?
|
|
最小壓接面積 軟導線 管狀端頭(DIN 46228/1)，額定聯接
|
10 mm?
|
|
壓接面積 軟導線 管狀端頭預絕緣管狀端頭(DIN 46228/1) 額定聯接
|
50 mm?
|
|
導線最小壓接面積 AWG
|
AWG 8
|
|
導線壓接面積 AWG
|
AWG 0
|
額定數據：
|
額定橫截面
|
50 mm?
|
|
額定電壓
|
1,000 V
|
|
額定浪涌電壓
|
8 kV
|
|
額定電流
|
150 A
|
|
電流
|
192 A
|
|
標準
|
IEC 60947-7-1
|
|
污染等級
|
3
|
|
過壓等級
|
III
|
額定數據(CSA)：
|
CSA 認證號
|
200039-1057876
|
|
電壓大小 B（CSA）
|
600 V
|
|
電壓大小 C (CSA)
|
600 V
|
|
電壓大小 D（CSA）
|
600 V
|
|
電流 大小 B (CSA)
|
150 A
|
|
電流 大小 C (CSA)
|
150 A
|
|
電流 大小 D (CSA)
|
5 A
|
|
導線壓接面積(CSA)
|
0 AWG
|
|
最小導線橫截面積（CSA ）
|
8 AWG
|
額定數據（UL）：
|
UR 號
|
E60693
|
|
電壓大小 C（UR）
|
600 V
|
|
電流 大小 C (UR)
|
150 A
|
|
導線尺寸 工廠接線 (UR)
|
0 AWG
|
|
最小導線尺寸 工廠接線 (UR)
|
10 AWG
|
|
導線尺寸 現場接線 (UR)
|
0 AWG
|
|
最小導線尺寸 現場接線 (UR)
|
10 AWG
|
材料參數：
|
材料
|
Wemid
|
|
顏色
|
深褐
|
|
阻燃等級符合 UL 94
|
V-0
|
系統特征值：
|
產品系列
|
W系列
|
|
聯接類型
|
螺釘聯接
|
|
連接方向
|
水平進線
|
|
層數
|
1
|
|
聯接點數量
|
2
|
|
每層壓接點數
|
2
|
|
每層電位點數目
|
1
|
|
層，內部橋接
|
無
|
|
安裝導軌
|
TS 35
|
|
必須的端板
|
無
|

|
