欧美极品jizzhd欧美,91精品久久一区二区三区,欧美乱妇无乱码大黄a片,欧美日韩国产一区在线看

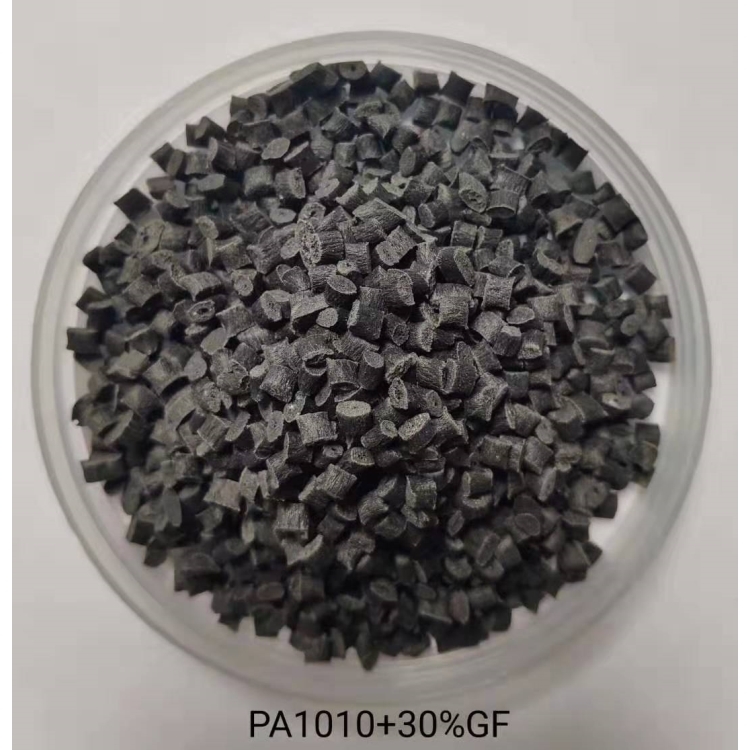

PA1010瑞士EMS加纖30%

PA1010瑞士EMS加纖30%

PA1010 免費編輯 添加義項名
B 添加義項 ?
所屬類別 : 詞條暫無分類
聚癸二酰癸二胺又名聚酰胺1010，俗稱尼龍1010，簡稱PA1010，工程塑料的一種。工程塑料聚酰胺1010是我國獨創(chuàng)的工程塑料聚酰胺品種，由上海賽璐珞廠在1958年研制成功。由于工程塑料聚酰胺1010具有工藝簡單、設(shè)備無特殊要求、技術(shù)容易掌握、產(chǎn)品質(zhì)量穩(wěn)定以及綜合性能優(yōu)良等特點，因而發(fā)展迅速。工程塑料聚酰胺1010是一種半透明白色或微黃色堅韌固體，具有工程塑料聚酰胺的一般共性，對霉菌的作用非常穩(wěn)定，對光作用很穩(wěn)定。工程塑料聚酰胺1010是我國獨創(chuàng)的一種工程塑料，用蓖麻油做原料，提取癸二胺及癸二酸再縮合而成的。成本低、經(jīng)濟(jì)效果好、自潤滑性和耐磨性極好、耐油性好，脆性轉(zhuǎn)化溫度低(約在-60℃)，機(jī)械強(qiáng)度較高，廣泛用于機(jī)械零件和化工、電氣零件。工程塑料聚酰胺1010具有優(yōu)越的延展性，同時具有優(yōu)良的常溫和低溫沖擊性能。工程塑料聚酰胺1010在高于100℃下，長期與氧接觸逐漸變黃，機(jī)械強(qiáng)度下降，特別是在熔融狀態(tài)下極易熱氧化降解。

基本信息
中文名稱
聚癸二酰癸二胺
外文名稱
PA1010
俗稱
尼龍1010
簡稱
PA1010
目錄
1生產(chǎn)技術(shù)
2成型工藝
3原料性能
4物性表

折疊編輯本段生產(chǎn)技術(shù)
PA1010(尼龍1010)塑膠原料是由癸二酸經(jīng)縮聚制得的。將癸二酸和癸二胺以等摩爾比溶于乙醇中，在常壓75℃下進(jìn)行中和反應(yīng)，生成尼龍1010鹽。尼龍1010鹽的反釜中，在240-260℃、1.2-2.5Mpa下縮聚制得尼龍1010�？s聚可分間歇法和連續(xù)法。亦可用精制的癸二胺與癸二酸的等摩爾比的水溶液直接縮聚而制得聚合物，然后經(jīng)擠帶、冷卻、造粒而制得尼龍1010粒料。
折疊編輯本段成型工藝
PA1010塑膠原料熔程較窄，一般為3~4℃。熔融流動性較好。適合注射成型、擠出成型和吹塑成型。主要成型工藝如下。
折疊干燥
鼓風(fēng)干燥溫度90℃±5℃ 干燥時間約4~5h、真空干燥溫度85℃±5℃，一般最好選擇真空干燥工藝，避免熱氧化變色
折疊注塑工藝
料筒溫度: 后部190~210℃
中部200~220℃
前部210~230℃
噴嘴200~210℃
模具溫度20~40℃
注射壓力60~80MPa
注射周期30~50S，
(3)擠出成型工藝
螺桿擠出溫度:250℃，260℃，270℃，280℃
模頭溫度:200~210℃

PA1010瑞士EMS加纖30%

PA1010瑞士EMS加纖30%
