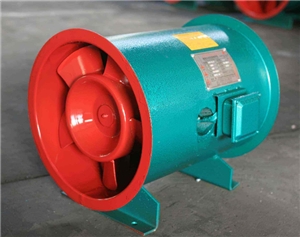

?SWF系列混流通風機

?

??????風機概述

?

??????SWF系列低嗓聲高流式通風機列入國家級星火計劃項目,由上海交通大學聯合研制開發，本公司推廣生產的節能通風設備。針對目前通風空調系統中,經常出現風機壓力偏高而流量不足或流量偏大而壓力不夠的這種系統與風機不相匹配的情形,我們根據"準三元理論和”子午加速”設計原理,研制成功這種比轉數介于離心和軸流之間，壓力系數高于流風機，流量系數大F離心風機的一種新型風機,因此,用戶選型范圍更為廣泛，系統匹配更趨合理,故有利于系統節能。經大量實際應用證明，廣大用戶-致認為該產品是目前理想的節能環保、簡便、實用的通風設備。

?

??????風機特點

?

??????結構緊湊、安裝方便.運行可靠該風機葉型經計算機模擬設計可較大地降低氣動噪聲,在單位風量、單位風壓的工況條件下比A聲級可降低3-5d B(A),同時在較低轉速的情況下,可獲得較高風機壓力.在工礦企業和高級民用建筑的送排風系統中可代替低壓離心風機或代替高壓軸流風機不需大量消聲措施。

?

??????風機型號說明

?

??????◆為滿足不同的使用需要,我們推出SWF-型和SWF-I型二種類型產品。SWF-型為單速型, SWF-I型為雙速型,用戶可以根據需要選擇適當型號規格。

?

??????◆原SWF- M型高壓型性能參數和外型尺寸已并入SWF-型。

?

??????◆SWF系列風機尚可制成消音型、防腐型、防煨型、屋頂式等捐殊類型,以適應不同的使用場合和條件。◆推薦工況點僅為五個,若用戶選用參數不在此列,請與本公司技術部聯系,公司將提供曲線供選取。

?

主要技術參數：

型號SWF-3，轉速2900rpm，風量4652-3212m?/h，風壓512-883Pa，單速功率2.2kw；

轉速1450rpm，風量2312-1606m?/h，風壓121-236Pa，單速功率0.25kw；

型號SWF-3.5，轉速2900rpm，風量5745-4127m?/h，風壓564-986Pa，單速功率3kw；

轉速1450rpm，風量3320-2130m?/h，風壓125-257Pa，單速功率0.25kw；

型號SWF-4，轉速2900rpm，風量7228-5242m?/h，風壓654-1248Pa，單速功率4kw；

轉速1450rpm，風量4512-2765m?/h，風壓128-282Pa，單速功率0.37kw；

型號SWF-4.5，轉速2900rpm，風量9169-7124m?/h，風壓672-1298Pa，單速功率5.5kw；

轉速1450rpm，風量4728-3160m?/h，風壓182-306Pa，單速功率0.55kw；

型號SWF-5，轉速2900rpm，風量13100-9876m?/h，風壓801-1316Pa，單速功率1316kw；

轉速1450rpm，風量8652-4896m?/h，風壓196-382Pa，單速功率1.1kw；

型號SWF-5.5，轉速2900rpm，風量16820-12264m?/h，風壓824-1338Pa，單速功率7.5kw；

轉速1450rpm，風量9126-6925m?/h，風壓258-385Pa，單速功率1.5kw；

轉速960rpm，風量6532-4265m?/h，風壓119-206Pa，單速功率0.55kw；

?

型號SWF-6，轉速2900rpm，風量19230-15210m?/h，風壓836-1365Pa，單速功率7.5kw；

轉速1450rpm，風量11625-7560m?/h，風壓165-382Pa，單速功率1.5kw；

轉速960rpm，風量8025-4986m?/h，風壓128-236Pa，單速功率0.75kw；

型號SWF-6.5，轉速1450rpm，風量25124-18672m?/h，風壓524-1038Pa，單速功率7.5kw；

轉速1450rpm，風量15064-9424m?/h，風壓282-418Pa，單速功率2.2kw；

轉速960rpm，風量10544-7540m?/h，風壓155-238Pa，單速功率0.75kw；

型號SWF-7，轉速1450rpm，風量31380-24820m?/h，風壓608-1208Pa，單速功率11kw；

轉速1450rpm，風量18800-11780m?/h，風壓329-470Pa，單速功率3kw；

轉速960rpm，風量13820-8246m?/h，風壓186-278Pa，單速功率1.1kw；

型號SWF-7.5，轉速1450rpm，風量30672-23422m?/h，風壓712-1236Pa，單速功率11kw；

轉速1450rpm，風量22538-14136m?/h，風壓378-542Pa，單速功率4kw；

轉速960rpm，風量15776-9895m?/h，風壓208-298Pa，單速功率1.5kw；

型號SWF-8，轉速1450rpm，風量37350-28564m?/h，風壓809-1305Pa，單速功率15kw；

轉速1450rpm，風量35256-28148m?/h，風壓560-872Pa，單速功率11kw；

轉速960rpm，風量25467-16269m?/h，風壓193-516Pa，單速功率4kw；

轉速720rpm，風量19185-11528m?/h，風壓116-315Pa，單速功率1.5kw；

型號SWF-9，轉速1450rpm，風量46138-33579m?/h，風壓785-1343Pa，單速功率18.5kw；

轉速960rpm，風量34206-22011m?/h，風壓282-564Pa，單速功率5.5kw；

轉速720rpm，風量25654-16508m?/h，風壓164-327Pa，單速功率2.2kw；

型號SWF-10，轉速1450rpm，風量51821-40582m?/h，風壓792-1387Pa，單速功率18.5kw；

轉速1450rpm，風量66541-55758m?/h，風壓704-804Pa，單速功率22kw；

轉速960rpm，風量44054-29902m?/h，風壓288-496Pa，單速功率7.5kw；

轉速720rpm，風量33041-22427m?/h，風壓167-288Pa，單速功率3kw；

型號SWF-11，轉速1450rpm，風量59521-48177m?/h，風壓806-1382Pa，單速功率22kw；

轉速960rpm，風量48729-35294m?/h，風壓310-516Pa，單速功率11kw；

轉速720rpm，風量36546-26470m?/h，風壓181-300Pa，單速功率4kw；

型號SWF-12，轉速960rpm，風量71092-55852m?/h，風壓796-1308Pa，單速功率22kw；

轉速960rpm，風量83151-60923m?/h，風壓865-1396Pa，單速功率30kw；

轉速720rpm，風量64292-45734m?/h，風壓429-625Pa，單速功率15kw；

型號SWF-13，轉速960rpm，風量87761-68652m?/h，風壓805-1329Pa，單速功率30kw；

轉速960rpm，風量94782-74144m?/h，風壓870-1435Pa，單速功率37kw；

轉速720rpm，風量71565-51596m?/h，風壓441-637Pa，單速功率15kw；
