安徽奧博森HL-600A2開關柜智能測顯裝置

   奧博森電氣廠生產的HL-600A2開關柜智能測顯裝置采用單片機控制，增加了智能化功能，除可顯示開關分合狀態外，還可判斷指出開關手車是處于試驗位置與工作位置之間，還是處于柜體之外，增加了語音防誤提示功能和過熱報警等功能。采用獨特的抗干擾技術，抗干擾能力強。采用工業級電子元件，可靠性高。根據用戶不同要求，量身定做,設計不同的功能組合。同時本儀器外觀精致，美觀、簡化、美化了開關柜面板。其次，具備溫濕度顯示,觸點及電纜測溫功能RS485通訊接口使其具備了與變電站其他設備，組成實顯的微機防誤監控系統；結合新斷路器發展趨勢開發新一代的智能操作裝置等多項擴展功能。

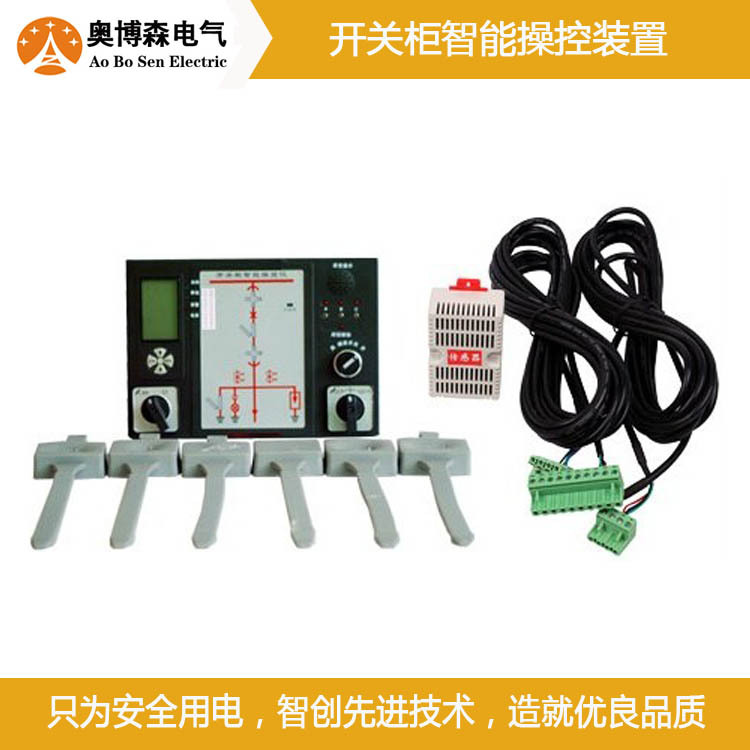

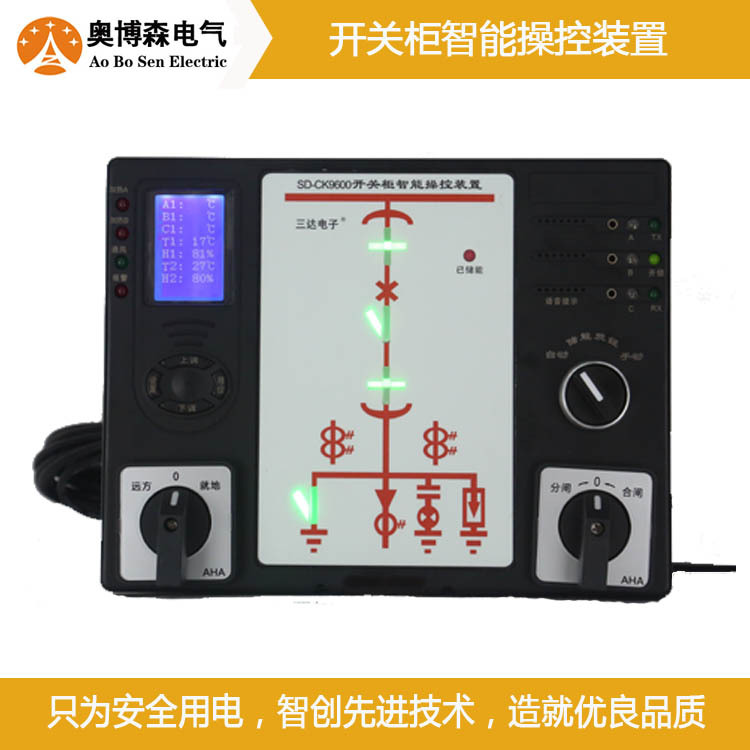

HL-600A2開關柜智能測顯裝置詳見實物圖：

三、安裝指南：

1、主機（開孔尺寸：220*165mm）

2、接收器

   無線數據收發器通過四芯導線和主機連接，采用RS485的通信協議。無線溫度傳感器發出的實時監測點的溫度數據，通過無線數據收發器進行采集后供主機讀取，它起中轉數據的作用。通常情況下，由于開關柜的外殼有屏蔽電磁場的作用，所以無線數據收發器應與無線溫度傳感器安裝在同一個開封閉空間內。無線數據收發器可以用兩顆螺絲固定在儀表室內，如果儀表室與其它隔室封閉比較嚴， 無線信號無法達到儀表室時，無線數據收發器就必須安裝在無線溫度傳感器所在的隔室內。

無線數據收發器的指示狀態：

TXD指示燈：無線數據收發器正常工作時，會每隔1秒鐘亮1次。如果主機運行正常，TXD指示燈不亮且DR、RF指示燈閃爍，則收發器與主機連接的四芯導線連接錯誤或接觸不良；如果TXD指示燈不亮，而DR與RF指示燈有閃爍，則主機9號與10號端子導線接反。

DF指示燈：當無線數據收發器收到符合主機所監測的測溫點的數據時，DR指示燈亮，數據被主機讀取后，則DR指示燈熄滅。

RF指示燈：當無線數據收發器收到任何一個測溫點的數據時，不管該測溫點是否是本主機所監測的測溫點，此指示燈都會閃一下。

無線傳感器

無線測溫傳感器安裝在靠近溫 度監測點附近的母排上面，用自 M4 自攻螺絲將溫度傳感器固定點固定 在被測溫點附近，并用扎帶進行緊 固捆扎以防強烈振動造成脫落和移 位。

在安裝的過程中，需要仔細記錄 各測溫點的安裝位置、地址等信息在《無線溫度傳感器安裝信息表》上，以便能夠把各無線溫度傳感器 的地址正確地設置到主機中。

后記得打開無線溫度傳感器 調制盒側面的電源開關撥到“開”的位置。無線溫度傳感器出廠時，此開關均處于“關”位置！并 再次確認主機各地址收到的信號與傳感器安裝位置的地址一致。例如：主機設置“位置“為”A上”， 它對應的“地址”是“172”，那測溫點 “A上”的無線溫傳感器的地址也必須是“172”。若測溫點 位的地址號和主機的“位置”“地址“不對應，則主機顯示的各點溫度就會混亂或錯誤

特別提醒：在安裝主機和無線溫度傳感器之后給主機上電，檢查每個傳感器地址的設置是否與《無線溫度傳感器安裝信息表》中記錄的地址一致，并妥善保管該表，以備后查。

1）無線溫度傳感處在無線電禁用區域時，應該關閉開關，如用民航轉運途中。

2）無線溫度傳感器的調制盒宜安裝在銅排上方，從下方緊固螺絲，螺絲一定要用彈簧墊片�？� 在螺絲上涂抹油漆以保護螺絲；如果傳感器調制盒安裝在銅排下方或在垂直面安裝，必須用耐高溫 尼龍?jiān)鷰Ч潭�。我公司建議將調制盒安裝在母排的上方，無論是在上方或下方安裝都應用扎帶另行 加固。

3）感溫頭應緊貼銅排，如果銅排表面敷設熱縮套管，則應該在敷設工作結束后安裝，并在合適 位置垂直引線方向劃一2cm小口，將感溫頭從熱縮管內穿過，可避免引線外露。嚴禁將熱縮管加熱 設備直接烘烤設備。

4）傳感器安裝時必須兼顧高壓設備絕緣要求。本公司不對因不合理安裝而降低絕緣性能的后果 負責。

5）在安裝過程中造成的傳感器損傷必須將原件寄回本公司后才能調換產品。

6）傳感器安裝完畢后請確認側面的電源開關處于‘開’的位置。

4、溫濕度傳感器
