新疆奧博森YH5WCS-12.7/45W三相組合過電壓保護器
奧博森電氣廠生產的YH5WCS-12.7/45W三相組合過電壓保護器主要用于電廠和工廠用電系統，保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備，限制雷電過電壓和操作過電壓，對電器設備起到可靠的保護作用。特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用，或直接安裝在小型箱式變電站內
優點：
1.采用氧化鋅非線性電阻和放電間隙串聯的結構，使兩者互為保護;放電間隙使氧化鋅非線性電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作后立即熄弧，無續流、無截波，放電間隙不再承擔滅弧任務，提高了產品的使用壽命，在操作過電壓下，動作壽命可達105次;
2.電壓沖擊系數為1，在各種電壓波形下，放電值均相等，不受操作過電壓類型影響，過電壓保護值準確，保護性能優良;
3.采用四星形接法，可將相間過電壓大大降低，與常規避雷器相比，相間過電壓降低了60～70%，保護的可靠性大為提高;
4.采用硅橡膠外套和高壓電纜外引結構的過電壓保護器，除具有瓷絕緣外套的電氣性能外，還具有易安裝、密封性強、體積小、耐震(振)動等優點，可直接安裝在開關柜的手車底盤上或互感器室內;
5.使用環境溫度為-40℃～+60℃，海拔高度小于2000m，(高于2000m，在訂貨時請注明);
6.在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓，若其能量小于2ms.400A方波沖擊能量時，過電壓保護器可以起到保護作用。

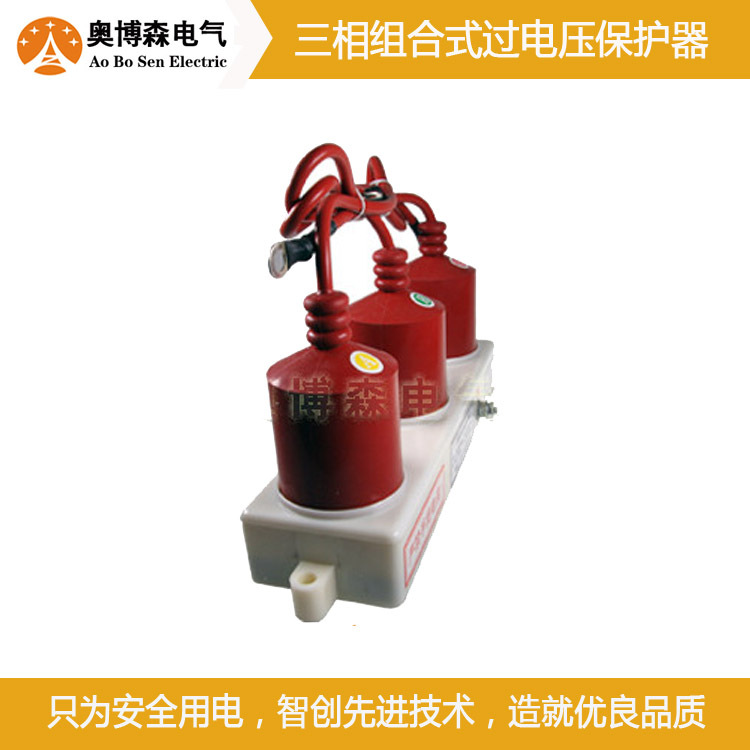

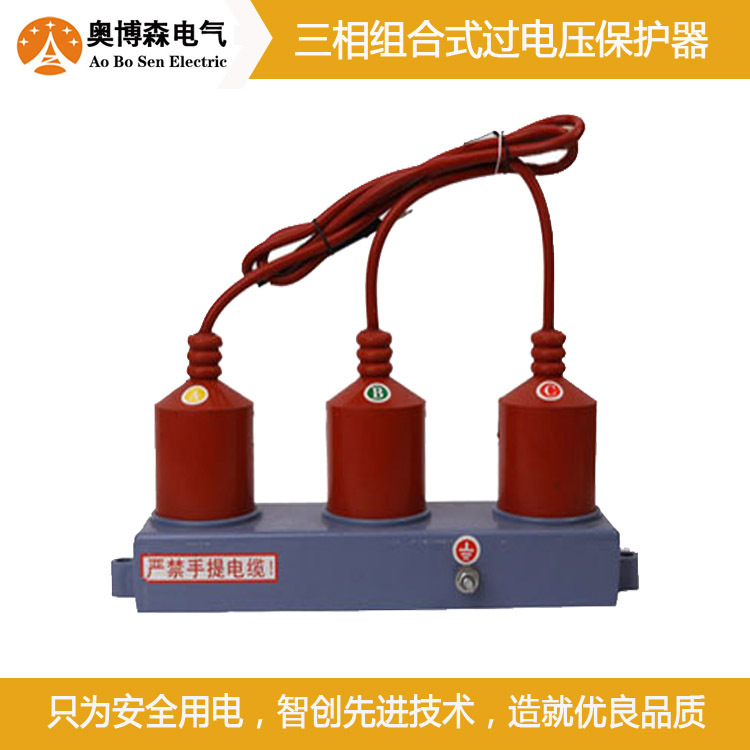

YH5WCS-12.7/45W三相組合過電壓保護器詳見實物圖：     用戶須知
1.使用的環境溫度為-40℃~+60℃，海拔高度小于2000m(高于2000m訂貨時注明）。
2.戶內型TBP的電纜長度及接線鼻孔徑需在訂貨時注明。
3.在系統發生間歇性弧光接地過電壓或鐵磁諧振過電壓時，有可能導致TBP的損壞。
TBP的試驗方法
1、試驗方法：
試驗原理接線如圖(8)所示。
工放試驗原理圖
V1、V2-電壓表 A1-數字電流表 ZT-調壓器 ST-試驗變壓器
LJ-電流繼電器 R-限流電阻
按原理圖將相關儀表和設備連接好。測試前應首先將電流繼電器LJ的整定值調至小值（作為后備保護），然后將試驗變壓器空載升壓，電流繼電器LJ應不動作，將數字電流表A1的量程調至5~20A（5KVA及以下容量試驗變壓器可不加限流電阻R）。
工頻試驗電壓分別加在被測試品的A和D、B和D、C和D、A和C、B和C、以及A和B上，緩慢調高試驗變壓器的輸出電壓，同時觀察電壓表及數字電流表A1，TBP間隙未擊穿放電時，數字電流表A1的讀數會隨著電壓升高而逐漸增大。當試驗變壓器的輸出電壓達到TBP的動作值時，TBP間隙被擊穿放電，數字電流表A1的數值將突增，此時試驗變壓器的高壓輸出電壓值即為該TBP的工放值。
2、試驗注意事項：
a、用戶在做TBP工放時,應以電流表數值有明顯突變時的高壓輸出電壓值，作為TBP的工放數值；
b、在做工頻放電時,當觀察到電流表有明顯的增大時,要立即將調壓器回零,并切斷電源。切忌在放電后繼續升高電壓,以免損壞TBP及試驗變壓器；
c、用戶在試驗時，如果發現其工放值超出表一中的允許范圍時,請仔細檢查接線是否正確、表計是否準確和調壓器炭刷是否接觸良好等，如經檢查測試數據無誤,確已超出允許范圍時,請與我公司聯系；
d、用戶在做其它電氣設備絕緣試驗時,應將TBP連接線拆除；
e、試驗時,只有內部間隙放電,外圍任何部分不得有閃絡；
f、本產品每一至二年做一次預防性試驗,同時將TBP外表面灰塵清理干凈。
