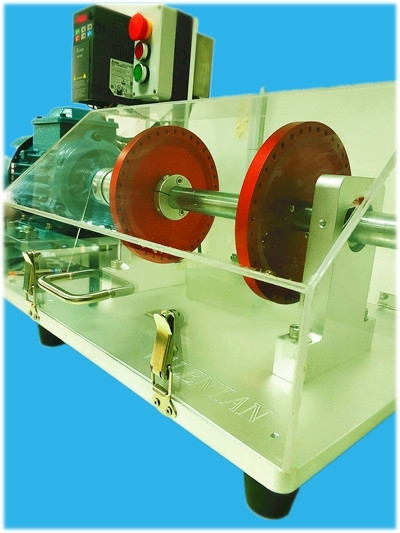

PT100和PT300機械故障模擬教育訓練平臺（2019款）

模擬平臺硬件

PT100和PT300是為了學習各種振動特征的詳細知識，有必要在與實際機器相同的裝置中進行模擬實驗，用來提高非常復雜振動頻譜的分析能力，同時對各種缺陷，進行精密振動分析和詳細故障診斷。KC機械故障診斷教學模擬實驗的每個部分，都可以精確加工，具有高公差，可以在低振動下運行，可根據您想要分析的具體故障特征，在安全可控的環境中單獨或與各種缺陷組合搭配實驗。作為研究機器缺陷特征的創新實驗平臺，完全滿足振動分析工程師和教學模擬用戶的廣泛需求。

功能說明：

該模擬平臺設計用于學習動平衡、不對中、設備松動、滾動軸承故障及不同轉速下的振動特征頻率。

該模擬平臺，根據缺陷程度產生振動，可模擬由不平衡和不對中引起的振動現象，此外，它還是訓練平衡和軸對準方法，來糾正不平衡和不對準故障、松動、軸承缺陷的理想選擇。

產品特點：

為了實現不平衡，在圓盤中鉆出36個孔，每個孔夾角10°，使得任何不平衡的質量可以在所需的位置添加。

不對中機構被設計成通過將電動機移動自由地前后移動，使得它可以在不拆卸機器的情況下設置缺陷。

PT100和PT300是學習不平衡和不對中以及軸承故障較為合適的教育訓練模擬平臺。

·精密動平衡模擬

·中心支撐轉子

·高精度軸對中組件

·左右移動頂絲螺栓

·可預先安裝各種缺陷軸承

·信號處理技術研究

·單級或多級平衡訓練

  機械松動的故障模擬

  軸承問題的診斷

  不同轉速下軸承故障特征頻率的分析

配置：

直流電機（220V） 1臺

變頻調速器    1組

聯軸器（含支撐架）   4組

軸承座（含支撐架）   8個

故障軸承（可提供無故障軸承、內圈故障軸承、外圈故障軸承、滾動體故障軸承、綜合故障軸承共5只）

不平衡飛輪     2只（可模擬單、多面動平衡功能）

使用說明簡介：

                             實驗臺基本布局

1. 將兩相220V三孔電源線，插入電源按鈕背面的，電源接線盒中。

2. 保持急停按鈕和紅色電源按鈕處于彈開的模式，此時變頻器已經供電，變頻器會顯示目前的電機工作頻率。可調范圍（0-60Hz），轉速范圍0-3600RPM,按鍵“”調整轉速。

3. 對中機構調整，可以通過電機底座四周的頂絲模組進行左右移動。

4. 軸承座可以更換，先將聯軸器固定螺栓松開，然后將軸承軸承座固定螺栓松開，可以更換軸承座。

（提供額外三根主軸，一根已經安裝好內圈缺陷軸承，配有軸承座，第二根已經安裝好外圈缺陷軸承，配有軸承座，第三根軸是加工偏小直徑的軸，可以模擬軸承配合的內松動故障）

5. 如需模擬外松動和軸承座松動，可以將軸承座固定螺栓松開，轉動設備，即可進行試驗。

6. 如需模擬不平衡實驗，可將M4的螺栓，安裝在轉子盤上，人為的制造不平衡量，轉子的振動大小，和不平衡質量添加的大小直接相關。（僅提供了樣品的M4螺栓，客戶可根據自己所需的不平衡量自由添加螺栓數量和螺栓長度，精密調整可以添加螺栓墊片。）

7. 亞克力的安全護罩，必須閉合時，設備才可以供電。（在保證安全的前提下，如需打開護罩，想讓設備也正常工作的話，放置一個金屬物件緊貼接近時傳感器既可）

8. 我公司提供的軸承座上是傳感器固定螺栓孔安裝，已預設為M5的固定螺栓孔。

提供的附件圖片

1. 未安裝軸承座4個，

2. 已經安裝主軸2根（配有軸承座），

3. 1根內配合松動主軸

4. 電源線一條

5. 五種故障軸承類型含良好軸承（各4個）

6. 卡簧

7. 動平衡配重螺栓及墊片

8. 精密砂紙

注意：PT100軸承故障模擬臺和PT300動平衡、對中模擬臺配置略有不同，請咨詢購買!
