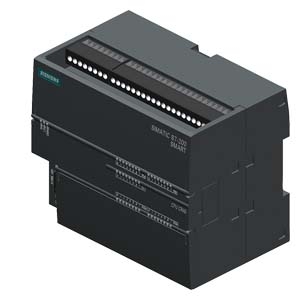

重量

435 g

375g

功耗

14W

12W

板載數字 I/O

18點輸入/1 2點輸出

過程映像大小

256位輸入（I）/256位輸出（Q）

模擬映像

56個字的輸入(AI)/56個字的輸出(AQ)

位存儲器（M）

256位

臨時（局部）存儲

主程序中64字節，每個子程序和中斷程序中64字節

I/O模塊擴展

6個

信號板擴展

最多1個

高速計數器

共4個

單相：4個200 kHz

正交相位： 2個100 kHz

脈沖輸出

－

3個100 kHz

脈沖捕捉輸入

12

循環中斷

共2個，分辨率為1 ms

沿中斷

4個上升沿和4個下降沿 （使用可選信號板時， 各6個）

存儲卡

Micro SDHC卡 （可選）

實時時鐘精度

＋/－1 20秒/月

實時時鐘保持時間

通常為7天，25℃時最少為6天（免維護超級電容）

西門子SMART200plc的POUs

類型/數量

?主程序：1個

?子程序：128個（0到127）

?中斷程序：128個（0到127）

嵌套深度

?來自主程序：8個子程序級別

?來自中斷程序： 4個子程序級別

6ES7 288-1SR30-0AA0累加器

4個

定時器

類型/數量

?非保持性（TON， TOF）：192個

?保持性（TONR）：64個

計數器

256個

6ES7 288-1SR30-0AA0端口數

1個以太網口/1個串口（RS485）/1個附加串口（可選 RS232/485信號板）

HMI設備

每個端口4個： RS485， SBCM01（RS232/485信號板）

每個端口8個：以太網

編程設備（PG）

以太網：1個

6ES7 288-1SR30-0AA0西門子plc的連接數

以太網：

?8個用于 HMI

?1個用于編程

?8個用于 CPU

?8個主動 GET/PUT連接

?8個被動 GET/PUT連接

串口（RS485）：

?每個端口4個供HMI昆侖通態觸摸屏使用的連接

數據傳輸率

以太網：10/100Mb/s

RS485系統協議：9600，19200和187500 b/s

RS485自由端口： 1200到115200 b/s

隔離（外部信號與 PLC邏輯側）

以太網：變壓隔離器，1500VAC

RS485：無

CPUSR30西門子plc電纜類型

以太網： CAT5e屏蔽電纜

RS485：  PROFIBUS網絡電纜

型號

CPU SR30 AC/DC/RLY

CPU ST30 DC/DC/DC

6ES7 288-1SR30-0AA0

輸入電流

最大負載時僅包括CPU

最大負載時僅包括 CPU

1 20 V AC時92 mA （含電源傳感器）

24 V DC時64 mA （無300 mA的傳感器電源輸出）

1 20 V AC時40 mA （不含電源傳感器）

24V DC時365 mA （帶300 mA的傳感器電源輸出）

240 VAC時52 mA （含電源傳感器）

240 VAC時27 mA（不含電源傳感器）

最大負載時包括 CPU和所有擴展附件

最大負載時包括CPU和所有擴展附件

120VAC時136mA

24 VDC時624 mA

240 VAC時72 mA

264 VAC時8.9 A

28.8VDC時6A

隔離（輸入電源與邏輯側）

1500VAC                                                                          －

漏地電流， AC線路對功能地

最大0.5 mA

－

保持時間（掉電）

1 20 VAC時30 ms

24V DC時20 ms

240 VAC時200 ms

內部保險絲

3A，250V，慢速熔斷

6ES7 288-1SR30-0AA0

電壓范圍

20.4 ~ 28.8V DC

額定輸出電流（最大）

300mA  （短路保護）

最大波紋噪聲（＜10 MHz）

＜1 V峰峰值

隔離（CPU邏輯側與傳感器電源）

未隔離

SMART700iE

7寸,64K色,集成以太網口,USB2.0,歸檔功能

6AV6 648-0CC11-3AX0

SMART1000iE

10.2寸,64K色,集成以太網口,USB2.0,歸檔功能

6AV6 648-0CE11-3AX0

TD400C

藍色背光LCD，4行文本顯示器，可自定義前面板

6AV6- 640-0AA0-0AX0
