奧博森牌BWD-3K320B變壓溫控器安裝方便
醴陵奧博森電氣廠生產的變壓溫控器，MODBUS通訊協議的CRC（冗余循環碼）包含2個字節，即16位二進制數。發送設備計算CRC碼，放置于發送信息幀的尾部。接收信息的設備將接收到的所有信息（含CRC碼）重新計算CRC碼，并判斷該CRC碼是否為0，如果為0，表示接收的信息幀正確無誤，否則，則表明接收的信息幀有誤， 在進行CRC計算時只用8個數據位，起始位及停止位都不參與CRC計算。

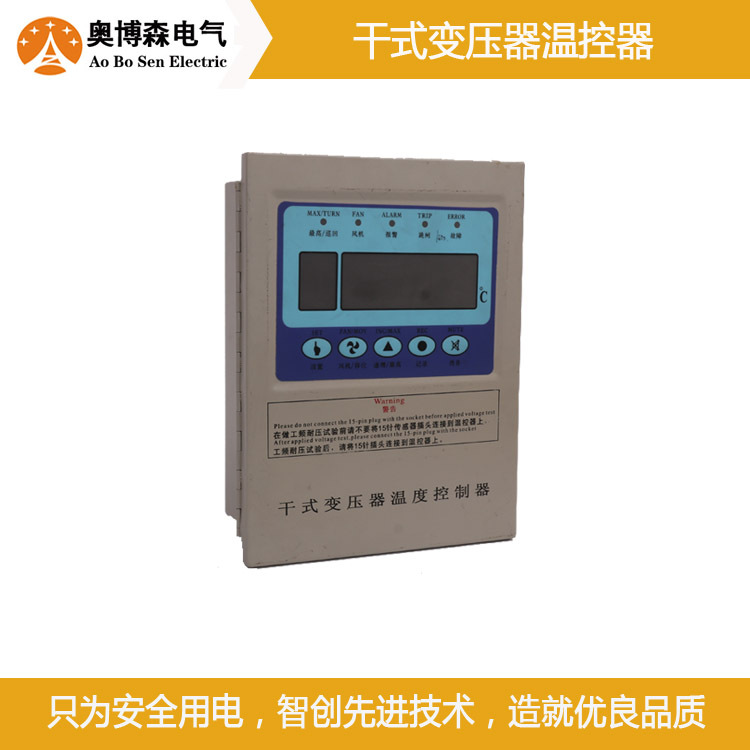

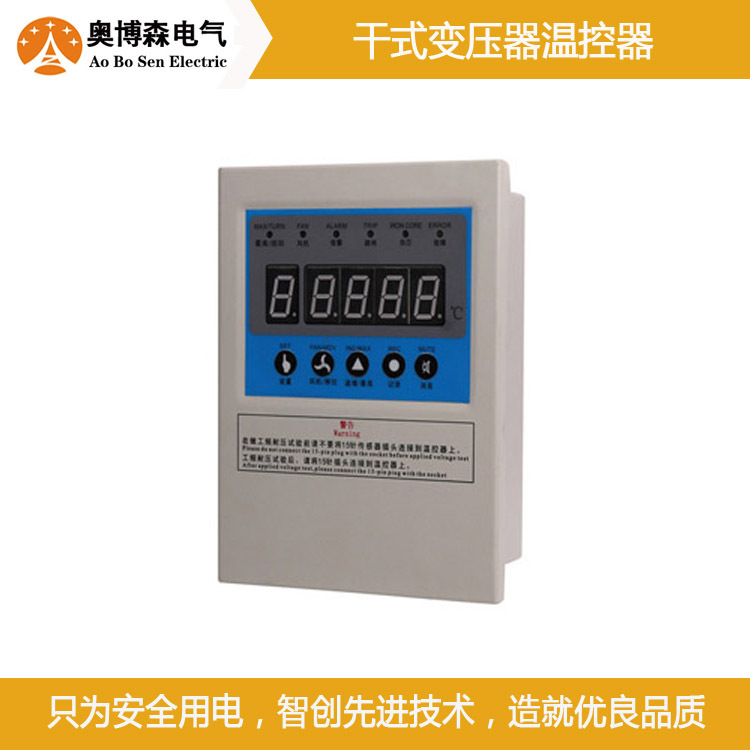

BWD-3K320B變壓溫控器實物圖：
CRC碼的計算方法是：
1．預置1個16位的寄存器為十六進制FFFF（即全為1）；稱此寄存器為CRC寄存器；
2．把個8位二進制數據（既通訊信息幀的個字節）與16位的CRC寄存器的低 8位相異或，把結果放于CRC寄存器；
3．把CRC寄存器的內容右移一位（朝低位）用0填補高位，并檢查右移后的移出位；
4．如果移出位為0：重復第3步（再次右移一位）； 如果移出位為1：CRC寄存器與多項式A001進行異或；
5．重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；
6．重復步驟2到步驟5，進行通訊信息幀下一個字節的處理；
7．將該通訊信息幀所有字節按上述步驟計算完成后，得到的16位CRC寄存器的高、低 字節進行交換；
8．后得到的CRC寄存器內容即為：CRC碼。
對于BWD系列溫控儀，主機請求數據的實際報文如下： （CRCH為CRC校驗高字節，CRCL為CRC校驗低字節）。
