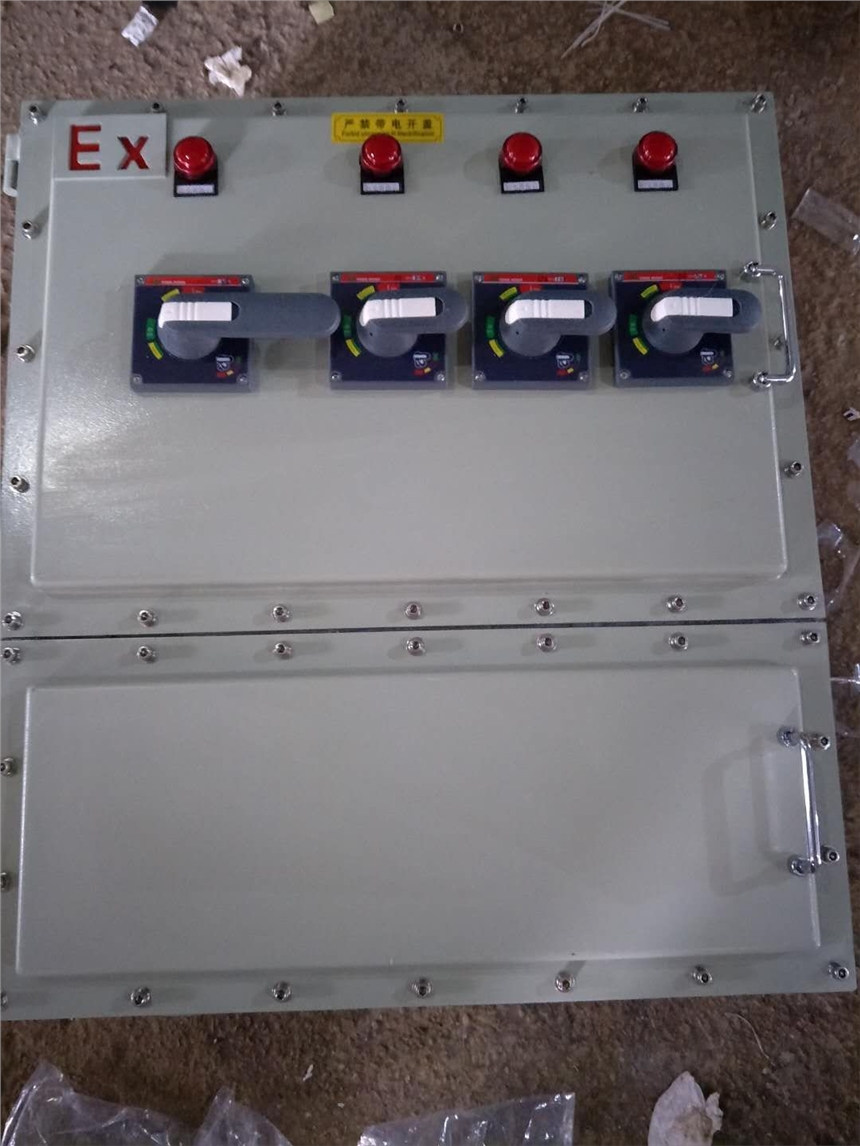

	BXD315A防爆配電箱詳細說明，BXD315A防爆配電箱詳細說明



	一、適用環境： 



	BXD51防爆動力配電柜適用于性氣體環境1區、2區以及可燃性粉塵環境20區、21區、22區；



	適用于ⅡA、ⅡB、ⅡC級性氣體環境；



	適用于溫度組別為T1～T6的環境；  



	適用于石油采煉、貯存、化工、醫藥、紡織、印染設施等性風險環境作為照明或動力線路的電源配電。



	產品特點：
1、本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構，采用模塊結構，各種回路可以自由選著組合；
2、本產品全面推出新型優化的設計方案及專利操作機構；全新的設計方案優化了內部元件，進出線箱接線端子，



	面板布局配置等，使得產品結構更加合理、更經濟實惠、性能更加完善。新型專利操作機構采用連動結構獨立于操作面板，



	采用卡扣方式安裝內部元件上，結構緊湊合理、通用性強、操作方便、手感好。并且設有自動導向功能，在檢修后蓋板可以輕松合上；
3、有特殊要求可特制；
4、鋼管或電纜布線均可；
5、戶外型加裝防雨罩。



	三、技術參數：
1、防爆標志：ExdeIIBT6
2、防護等級：IP54
3、防腐等級：WF1
4、總開關配置：C65或CM1
5、支路開關配置：IP/2P/3P/4PC65系列開關或國產正泰開關，可帶漏電保護功能；
6、母線腔配置：內部設置有母線和防爆只是燈；
7、接線箱配置：接線箱設備的接線端子為魏德米勒SAK系列端子或別的UK端子
8、引入口裝置：G1/2"-G3"
9、常用舉例：
            BXD51-4/6/8/10/12     BXD51-4K/6K/8K/10K/12K



	四、配電箱在下列情況下能夠可靠工作
1、周圍空氣溫度上限值不超過+40℃，下限值不低于-20℃，且24小時內的平均值不超過+35℃；
2、安裝地點的海拔不超過2000m；
3、在無顯著搖動、振動和沖擊的地方；
4、安裝地點最濕月平均最大相對濕度不超過95%，同時該月的月平均溫度不低于+25℃；
5、污染等級為3級；
6、安裝類別為Ⅱ、Ⅲ類；



	三、防爆動力配電箱技能參數 















					型號









					回路數









					總開關









					額定電流A









					額定電壓V









					防護等級









					防爆標志









					電纜外徑














					BXM（D）-2









					2









					/









					1-630A









					220、380









					IP54




					*IP65









					ExdeⅡBT5




					*ExdeⅡCT4









					G1/2-G3














					BXM（D）-4









					4









					/














					BXM（D）-6









					6









					/














					BXM（D）-8









					8









					/














					BXM（D）-2K









					2









					帶總開關














					BXM（D）-4K









					4









					帶總開關














					BXM（D）-6K









					6









					帶總開關














					BXM（D）-8K









					8









					帶總開關











	四、防爆動力配電箱商品特色



	1.本商品選用ZL102鋁合金限制成型,為復合型組合式配電箱,主腔為隔爆型,止口布局,接線箱為增安型。



	2.主腔內可裝置5N、C65N等系列小型斷路器及信號燈、40A以下溝通接觸器、熱繼電器等,接線箱內裝有進出線接線端子,殼表里均設有接地裝置

在實際使用過程中，要想充分發揮防爆配電箱的功能，合理的進行安裝是很重要的，那么我們在進行防爆配電箱安裝的時候都需要注意什么呢?  第1.根據使用功能選擇滿足危險場所分類、奇特幾倍和溫度組別的防爆電氣設備。 第2.確保引入裝置內密封圈尺寸、墊圈按順序正確安裝。 第3.根據防爆配電箱結構特點選擇鋼管布線或電纜布線。 第4.氣體和蒸汽的特性確定電氣設備的級別和溫度組別。 第5.根據現場可燃性物質的釋放情況及通風情況確定危險場所分類。 第6.確保壓緊元件將密封圈牢固壓緊，并將電纜可靠夾緊。 所以說防爆配電箱正確的安裝是很重要的，一定要重視，確保防爆配電箱在使用過程中能充分發揮作用。  訂貨須知
● 訂貨時應嚴格按型號含義詳細注明產品各項參數，及防爆標志和所需數量等。
● 有特殊要求(如進出線口方向、帶漏電保護、不帶總開關、安裝方式等)請另行注明。
● 如無特殊要求，產品出廠時為壁掛式安裝。
● 訂貨時請?zhí)峁╇姎庠韴D及元件清單。
