程泰立式車削中心系列

傳承四十年來，每一位使用者對于程泰品牌的高度信賴 把握現在與未來，體驗程泰立式車削中心的品質與能耐 SUPER GV 系列，超乎您的期待

最大車削高度

最大車削直徑

 Top

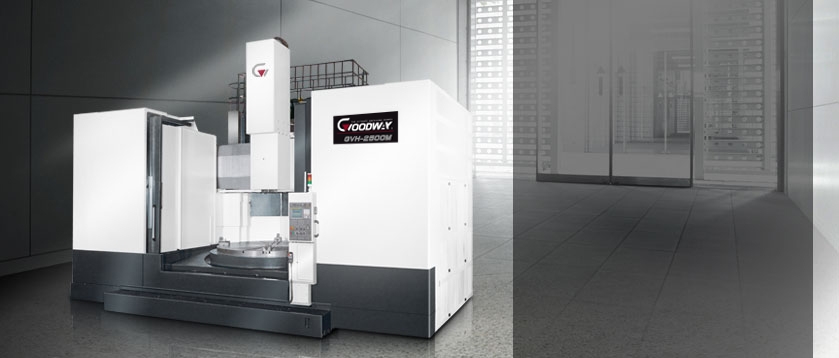

超大型立式 CNC 車削中心

挾帶著業界領先科技與高品質零件，程泰 SUPER GV 系列立式 CNC 車床，結合重負荷、高剛性、超大加工范圍等特性，提供您大尺寸、非對稱性工件的最佳加工對策。此一系列車床結構，依機型尺寸進行最適化設計，即使盤面直徑達 8,000 mm 的超大型車床，仍可維持長期高精度的要求。此外，另可選用雙滑枕或動力刀具主軸、 C 軸等復合化功能，多樣化的加工能力，可以輕易達成您今日及未來的各種切削需求。

超大車削范圍

最大車削直徑 O 9,000 mm，最大工件重量 300,000 Kg ( GV-8000 系列 )

高剛性結構

底座與立柱、門橋采用高剛性米漢那鑄件結合對稱式結構設計，可確保極佳的熱流平衡與重切削剛性

大扭矩輸出

工件主軸與動力刀具主軸皆采用高功率主軸馬達驅動二段變速齒輪箱，可提供充裕的扭矩輸出，滿足重切削的加工需求

高效率的切屑移除對策

標準底座環狀沖屑系統，可將大量切屑迅速排入分離式水箱，并經除屑機排出機器外部，有效抑制加工區溫度，維持加工精度

車、銑、磨復合加工

選配動力刀具主軸，提供完整的車、銑、磨、鉆孔、攻牙等復合加工能力，有效提高產出效率，降低設備投資成本

新世代智慧型操作系統 ( 選配 )

高剛性結構

運用有限元素分析 ( FEM )，讓底座與立柱之加強肋達到最佳化設計，機械強度較傳統設計增加 30%。所以 SUPER GV 系列產品可以保持長時間重切削下的加工精度，并且具有較為耐用的刀具使用壽命。

高剛性之底座、立柱與橫梁采用高張力米漢那鑄鐵結合厚肋壁與對稱式箱型結構設計，能有效降低結構熱變形、提高重切削能力、維持加工精度。

一體成型連壁的立柱結構 ( GVH-2000 ~ GVH-2500 )門型立柱結構 ( GVB-3000 ~ GVB-8000 )

超大尺寸的硬軌

所有關鍵零件接觸面皆以手工鏟花

X / Z 軸可選配光學尺

 Top

W 軸橫梁升降機構

橫梁升降采對稱式雙螺桿伺服驅動設計，提供高精度與重負荷之軸向進給能力。

橫梁升降機構采用兩組活動插銷穩固支撐橫梁，并于精密定位后以強大的油壓夾持力強化固定，確保橫梁升降定位后與立柱的總體剛性。

橫梁升降定位機構之階梯間距采 200 mm 設計，可滿足各種加工需求。

自動換刀系統

標準 16T 傘型刀庫采凸輪式設計，刀庫可雙向快速選刀，且具備低噪音、定位準確等特性。

另可選配 24T 傘型刀庫，充裕的刀具數量可滿足復雜工件的加工需求。

刀具主軸

滑枕采封閉式結構結合于刀具主軸本體，并利用高強度斜楔緊密固定，相較于半開放式滑枕結構之同級機種，具備更高的結構剛性與加工精度。

半封閉式滑枕結構

封閉式滑枕結構

滑枕尺寸 ( 單位:mm )

機型	GVH-2000	GVH-2500	GVB-3000	GVB-3500	GVB-4000
A	220 mm	250 mm	300 / 350 ( 選配 )

機型	GVB-4500	GVB-5000	GVB-6000	GVB-7000	GVB-8000
A	300 / 350  ( 選配 )	350 / 400 ( 選配 )

雙滑枕結構

選配雙滑枕結構，可藉由雙滑枕對同一工件同時進行粗車 / 精車或鉆孔 / 攻牙 / 銑削等多工序復合化加工，加工效率等同采用 2 臺立式車削中心，同時可節省換刀時間、提高空間利用率。

多樣化的加工模式

對相同時切削	選配單動力刀具主軸	選配雙動力刀具主軸

 Top

工件主軸

工件主軸以高功率主軸馬達驅動二段變速齒輪箱，能于低速時提供 74,140 N-m 的高扭矩輸出 ( GVH-2500 )，輕易克服各種大尺寸工件的加工需求。

高減速比之兩檔齒輪變速箱，齒輪機構采用高硬度之鎳鉬鉻合金材質，并采強制注油方式潤滑與冷卻�？纱_保齒輪箱性能之發揮及延長使用年限。

軸承配置

機型	GVH-2000	GVH-2500	GVB-3000	GVB-3500
交叉滾柱軸承
液靜壓軸承

機型	GVB-4000	GVB-4500	GVB-5000	GVB-6000	GVB-7000	GVB-8000
交叉滾柱軸承
液靜壓軸承
: 標準 : 選用 : 不適用

交叉滾柱軸承

采用高剛性、高精密之交叉滾柱軸承設計，可承受高徑向負荷、軸向負荷及力矩負荷，大幅降低承載重型工件時之軸承變形量與熱溫升，提高轉盤之旋轉精度與荷重能力。

工件主軸馬達輸出

液靜壓軸承

高剛性液靜壓軸承具備絕對靜摩擦系數為零，動摩擦系數極低等特性，因此不需高扭矩輸出即可輕易的驅動轉盤。此外，在低速時不會產生膠著滑動 ( Stick-Slip ) 的現象，轉盤轉動極為平穩與順暢，即使達最大荷重，亦可維持極高的動態精度。

液靜壓軸承于垂直運動方向之阻尼極佳，平行運動方向之阻尼極低。且油膜阻尼可提供極高之動態剛性。

動力刀具主軸

動力刀具主軸采用 NN Type 日系滾柱軸承，具備高剛性、高精密、使用年限長等優異特性。

高減速比之兩檔齒輪變速箱，齒輪機構采用高硬度之鎳鉬鉻合金材質，并采強制注油方式潤滑與冷卻。即使長時間以低檔、高扭矩輸出的嚴苛條件下，亦能確保齒輪箱之正常運作且不易磨耗。



動力刀具主軸馬達輸出

 Top

高剛性 C 軸

Cf 軸Cs 軸
