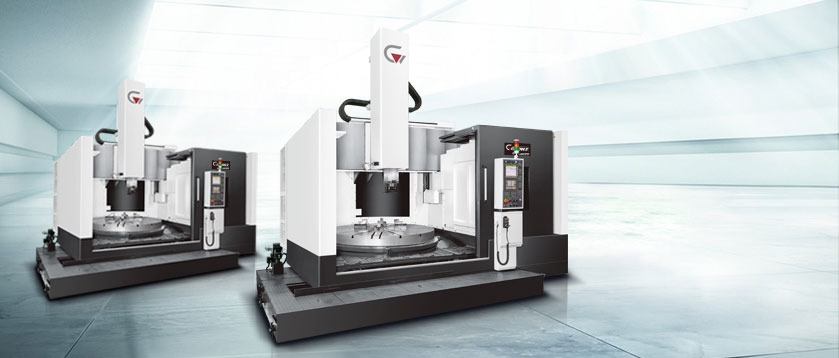

高剛性立式 CNC 車削中心

挾帶著最新工具機科技與高品質零件，程泰 GVF 系列立式 CNC 車床，采用高剛性定梁式結構與大扭力齒輪式工件主軸設計，提供您超越同級機種的極重切削能力，完全滿足航太、能源產業等大型工件的加工需求。此外，另可選用動力刀具主軸、Cf 軸與各式附加頭，使得本系列兼具對端面和圓柱面的車、銑、鉆等復合化功能。可以輕易達成您今日及未來的各種切削需求。

機臺防護鈑金將車削鐵屑與冷卻液隔離在機床內，提供您安全干凈的工作環境

充裕的作業空間與防護門開門寬度，工件可藉由天車設備直接吊掛固定于工作臺，輕易完成上下料作業

機型	A 盤面直徑	B 最大車削直徑
GVF-1112	? 1,100 mm	? 1,200 mm
GVF-1214	? 1,250 mm	? 1,400 mm
GVF-1215	? 1,250 mm	? 1,500 mm
GVF-1618	? 1,600 mm	? 1,800 mm
GVF-2023	? 2,000 mm	? 2,300 mm

本公司保留因技術需求，隨時更改內容及文字之權利。

 Top

BT50 12 / 16 / 24 支刀高可靠度傘型刀庫，最大刀具重量 50 kg, 刀庫最大荷重 360 kg，滿足各種加工需求

標準配備主軸環狀噴水功能與底座沖屑系統，可提供本系列高效能之切屑移除能力，確保長時間使用狀態下之加工精度

高剛性結構

定梁式結構設計運用厚肋壁之立柱與橫梁一體鑄造成型，沒有 W 軸機構元件磨耗或損壞的問題，并使得頭部的切削剛性與抑震能力大幅提升。

運用有限元素分析 ( FEA ) ，讓底座與立柱之加強肋達到最佳化設計，機械強度較傳統設計增加 30 %。所以 GVF 系列產品可以保持長時間重切削下的加工精度，并且具有較為耐用的刀具使用壽命

底座、立柱、滑板皆采用高張力米漢納鑄鐵，并加上熱流平衡設計，能提供較大的防震阻尼，降低結構變形量，使得本系列具備特別突出的性能表現

1. 雙配重油壓缸

Z 軸采用雙油壓缸配重平衡，可有效降低伺服馬達的負荷、延長螺桿與軸承的使用年限

2. 高品級滾珠導螺桿

經熱處理及精密研磨之 C3 等級滾珠導螺桿確保最高的精度與耐用度，除此之外，各軸均有預拉設計，能使變位量降至最少，大幅提高加工精度

3. 直結式伺服馬達

各軸進給系統之伺服馬達皆使用 FANUCαi 系列直結驅動滾珠導螺桿，以確保極致性能與精度

4. 動力刀具主軸 ( 選配 )

選配動力刀具主軸成為車銑復合機，可提供車、銑、鉆、攻牙等復合加工能力

滑枕采用大尺寸封閉式結構設計

X / Z 軸采用高剛性硬軌設計

所有滑板，主軸臺、滾珠導螺桿結構與基座接觸面皆以手工鏟花

工件主軸

工件主軸采用 FANUC αi 系列主軸馬達結合兩段變速齒輪箱設計，可于低速區間提供 23,900 N-m ( 30 min. ) 的超大扭矩輸出，滿足各種加工需求

高剛性交叉滾子主軸軸承，可承受極高的軸向、徑向及力矩負荷。即使工作臺長時間極限荷重作業，仍然可以保持極高的加工精度

極致性能 C 軸 ( 選配 )

選配 Cf 軸結合碟式煞車系統提供同級機種剛性最強的 C 軸功能。Cf 軸采蝸桿蝸輪傳動系統，傳動效果精確，背隙調整容易，最小分割精度達 0.001?

 Top

動力刀具主軸 ( 選配 )
