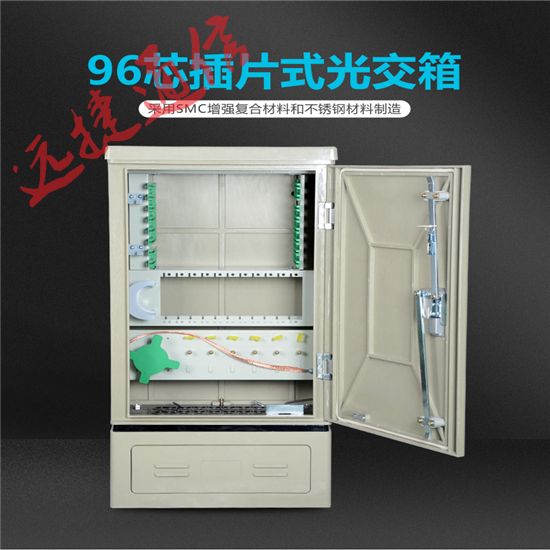

96芯光交箱結構展示圖
光纜交接箱|SMC光纜交接箱|OCC室外通信光纜交接箱【（96芯、144芯、288芯、576芯、864芯、1152芯）根據客戶不同需求，可提供符合客戶要求的芯數容量】中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱|FTTH光纜交接箱生產地【中國移動通信|中國電信|中國聯通）】
室外光纜交接箱（SMC）-室內光交箱（SMC）-壁掛式光交箱（SMC）-落地式光交箱（SMC）-FTTH光交箱（SMC）-中國電信光交箱（SMC）-中國移動光交箱（SMC）-中國聯通光交箱（SMC）-廣電網絡光交箱（SMC）
落地式光纜交接箱、壁掛式光纜交接箱、SMC光纜交接箱、不銹鋼光纜交接箱、免跳接光纜交接箱、無跳接光纜交接箱、免跳纖光纜交接箱、三網合一光纜交接箱、光交箱、交接箱產品和服務。寧波遠捷通信設備有限公司所屬制造的光纜交接箱，做工精細、經久耐用、獨具特色、品質卓越、服務完善、終身售后、有口皆碑，我們可以為您提供一流優質的產品與服務，對于采購量較高的客戶，我們還可以探討價格方面的優惠，經過幾年的誠信經營和全體員工的努力，遠捷通信已經步入了浙江通信產品優質選購供應商前列之中
96芯光交箱結構展示圖
1、組成、形式
1.1 組成
光纜交接箱由箱體、內部結構件與工作單元、光纖活動連接器及備附件等組成
1.2 型式
可以室內落地、室內壁掛、室外架空、室外落地、室外壁掛安裝及室內外通用型。
2、環境描述
2.1 使用環境條件
類型
工作溫度
相對濕度
大氣壓力
室內
—10℃～+40℃
≤85％(+30℃)
70kPa～106kPa
室外
—40℃～＋60℃。
≤95％（+40℃）
注：室內外通用型產品按室外工作條件要求。
光纜交接箱產品介紹及應用隨著電信營商3G、FTTx寬帶提速工程的快速發展，傳統傳輸線路帶寬及光接入端口已經遠遠不能滿足需要，基于EPON/GPON的FTTx網絡結構，已成為運營商通信傳輸線路的首選方案。光纜交接箱作為傳輸線路中的重要組成部分，為適應傳輸網絡的發展要求，功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來，其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。通品通訊光纜交接箱產品，針對各地區域氣候環境，推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇，現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中，應用方案如下：支持EPON/GPON分光功能通品通訊多年來積極參與行業標準的制訂，并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制，該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。
三網合一光纜交接箱是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
箱體采用SMC材料制造，抗腐蝕耐老化，使用壽命超過20年。
殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208--1993中IP 級要求。
箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。
采用12芯熔配一體化模塊，最大幅度利用有效空間，最大容量為864芯。
卡接式安裝FC、SC適配器。
前后設通道，可方便跳線靈活跳接
12芯熔配一體化模塊可抽出至箱外，全面正面操作。
有可靠的光纜固定、開剝和接地裝置。
各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題
使用條件： 工作溫度：-40℃∽ 60℃ 相對濕度：≤95%（ 40℃時） 大氣壓力：70∽106Kpa 貯運溫度：-40℃∽ 60℃ 防潮防雨防塵防盜符合YD/T988-1998標準 主要技術參數： 插入損耗：1.31,1.55um LD光源。單！0.18dB多！0.30dB 回波損耗：1.31,1.55um LD光源。單模PC≥45dB UPC≥50dB APC≥60dB 絕緣電阻：≥2×104MΩ/500VDC 耐電壓：3KVDC/1min不擊穿，無飛弧
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
使用和維護
1、 使用原理圖：
2、 光纜從箱體底部進線孔進入光纜交接箱，光纜進入箱體后在距箱體底部50mm處開剝，開剝長度600mm，如圖所示：
3、 光纜固定至底部光纜引入單元。
4、 主光纜進入一體化熔接配線單元，在此與尾纖熔接。
5、 一體化熔配單元為抽屜式結構。熔接時將單元抽出，操作完畢后，將單元推進滑槽，推到底時，單元將自動鎖定，每個一體化熔接下來配線單元可卡12位FC或SC適配器，同時可熔接12芯光纖。
6、 每個單元蓋板上貼有熔接標識記錄表。每熔接完一個單元，須作好熔接記錄。
7、 光纖線路的連接和調度均通過交叉連接，用雙頭尾纖在箱體正面實現。雙頭尾纖選擇不同長度系列適應跳線。
注意
1、光纜交接箱用于室外光纜的連接、分配和調度。箱體應安裝在堅固牢靠的固定基座上，以便于安裝和調度。
2、 光纜余長在箱體內應保持自然彎曲，其曲率半徑應大于40毫米。
3、 光纜固定后，將加強芯固定在加強芯柱上，并將其可靠接地。
4、 在操作小直徑光纖時應小心，以免刺破皮膚，特別是眼睛部位。
5、 在光纖傳輸光能量時，建議不要直接觀看光纖和光纖連接器端面，除非安全能量輸出等級已得到保證
其它
包裝、存儲、運輸
本設備的包裝、存儲、運輸嚴格遵守國標GB3837-83的要求。
包裝：
具有防潮、防振措施、所有附件另裝盒或袋中再裝入木箱，整機用塑袋密封。
存儲：
箱子上方不宜放過重物品，庫房內空氣中酸性、堿性或其它應符
合環保規定的要求，室內溫度為-5℃-45℃之間，相對濕度不大于85%的范圍內存儲。
運輸：
本機架可適應各種工具的運輸，經包裝的產品在運輸過程中，要
求環境溫度在-40℃-55℃，相對濕度不大于90%，裝卸及搬運時應按
包裝上刷有的運輸作業標志進行，不準將產品倒放、側放。
遠捷通信設備有限公司：位于享有“通信產品生產基地”稱號的浙江慈溪，在中國東海之濱、杭州灣南岸沿海經濟發達地區的慈溪市觀城工業區，有著得天獨厚的原材料地理優勢，是一家集研發、生產、銷售為一體的專業制造通信設備企業。自創建年以來,遠捷不斷集力于新產品的開發和研制，憑著雄厚的技術和先進的生產設備、在新產品的開發研制上取得了顯著的成果，公司以優良品質，真誠信譽作為生存和發展的根本，并倡導環保，所有產品嚴格執行Bellcore TA-NWT-001209工業標準，均按照通信行業標準進行生產。遠捷產品品種齊全、工藝精湛、質量上乘、價格合理，是國內外產品的理想選擇。客戶來自于電信、網通、移動、聯通、電力、鐵路等各個領域。專業的產品與服務得到行業內廣大知名客商的首肯。
遠捷通信是一家專業從事研發、制造寬帶網絡接入設備、光纜交接箱、總配線設備、數字配線設備、光配線設備、智能型交、直流通信配電設備、光纖走線槽道等系列產品的專業化通信產品制造公司。
|
|||||||||||||||
