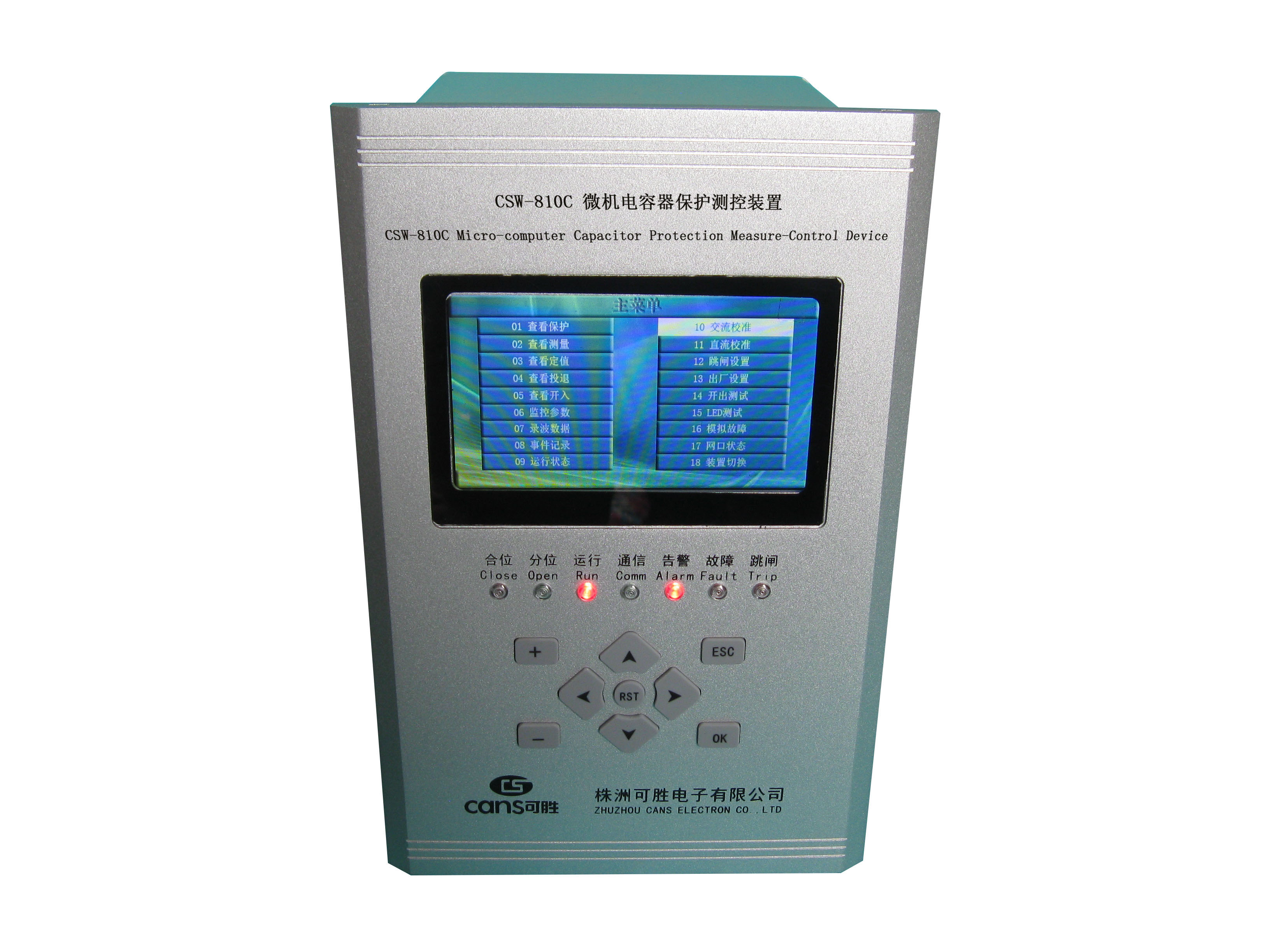

CSW-810C 微機電容器保護測控裝置

• 適用于110kV及以下電壓等級電網的保護、控制、測量和監視
• 采用金屬全密封式結構，具有良好的抗震、防塵、抗干擾性能
• 默認100V測量電壓，也可根據客戶需要，選擇直接測量380V電壓，節省PT
• 具有RS485和以太網兩種通訊方式，并集成了MODBUS標準通信規約
• 默認遙信電源由裝置外部提供DC200V，可以根據客戶需要配置成內部電源或DC24V、DC110V等電壓等級
• 提供10組相互獨立的可編程SPST輸出口和2個可以編程的LED指示燈，可像PLC一樣靈活配置輸出口
• 提供IRIG-B碼校時和通訊校時兩種校時方式，其中IRIG-B碼校時的精度小于或等于1ms，通訊校時的精度精確到毫秒級
• 4U筒式機箱，嵌入式安裝，外形美觀，安裝方便
• 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
• 默認中文界面，可根據客戶需要，選擇英文界面，人機界面清晰易懂，操作整定方便
• 4.3寸彩色大液晶顯示屏，顯示主接線圖、開關和隔離刀、地刀的實時位置，同時顯示測量實時值
• 電壓、電流、功率、電度和功率因數的測量精度達到了0.5級，測頻偏差最大0.02Hz。
• 采用頻率跟蹤技術，實時監視系統頻率的變化，實時調整數據采樣的時間間隔，可以徹底消除基頻波動引起的計算誤差，能保證在基頻偏離工頻50Hz很大的情況下準確計算出當時系統的基頻分量、諧波分量和序分量
• 能為用戶提供用于事故分析診斷的掉電不丟失的20個故障錄波文件和80條SOE事件。其中故障錄波的長度為故障前2個周波和故障后10個周波，實時記錄包括9個交流量、16個開入量、10個開出量、所有保護模塊的狀態；SOE除了記錄各種保護動作信息外，還記錄經過濾波的開入變位、裝置自檢錯誤、信號復歸等信息
• 裝置供電電源、控制回路均為交直流兩用，裝置電源適應AC/DC110V或者AC/DC220V
• 外形小巧精細、結構合理，全部采用工業級元器件、多層板技術和SMT工藝 ，所有與外界的連接均做到了充分的電氣隔離，并內置抗雷擊保護電路和電源濾波器，專業的EMC設計，使產品具有很高的電氣性能
• 超低功耗

• 過流一段保護(可選擇經低電壓、方向閉鎖，帶突變量啟動)
• 過流二段保護(可選擇經低電壓、方向閉鎖)
• 過流三段保護(可選擇經低電壓、方向閉鎖)
• 零序過流保護
• 零序過電壓保護
• 不平衡電壓保護
• 不平衡電流保護
• 低電壓保護
• 過電壓保護
• PT 斷線告警
• 控制回路斷線告警

• 三相測量電流和相位
• 三相保護電流和相位
• 母線三相電壓和相位(包括線電壓和相電壓)
• 一路不平衡電壓和相位
• 一路不平衡電流
• 零序電壓(U0)和相位、零序電流(I0)和相位(外接零序PT、CT)
• 正序電壓(U1)和負序電壓(U2)(由三相電壓計算產生)
• 正序電流(I1)和負序電流(I2)(由三相保護電流計算產生)
• 頻率(采集于A相電壓)
• 有功功率、無功功率和功率因數
• 14 路遙信開入采集可以像PLC一樣靈活配置
• 斷路器位置信號
• 內部帶防跳繼電器和斷路器操作回路
• 10路開出可以像PLC一樣靈活配置

• 一路高速RS485現場總線，MODBUS-RTU通訊規約，通訊速率1200、2400、4800、9600、19200、38400可選
• 兩個標準以太網口，采用TCP/IP通訊
• 一路對時輸入，采用RS485電氣標準接收IRIG-B信號

?
