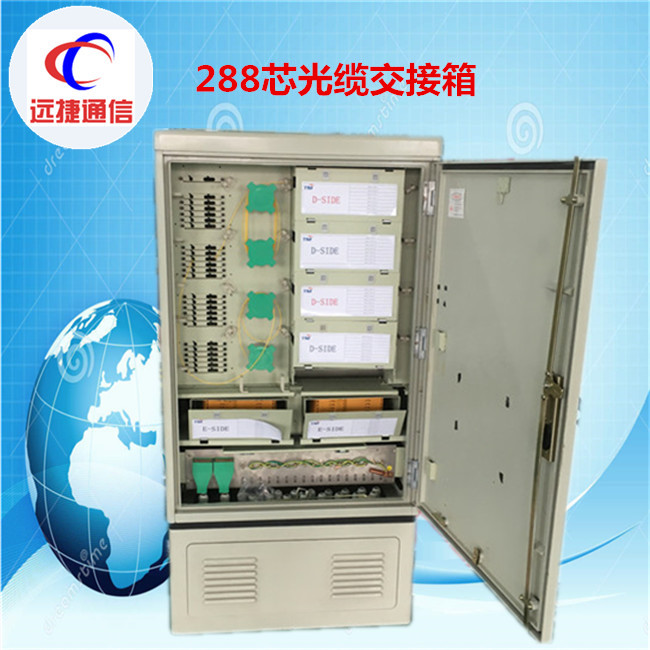

 光交箱圖文簡介詳解

FTTH共建共享光纖交接箱詳細介紹圖文介紹、落地式|盒式分光/免跳接光纖交接箱生產廠家（中國電信|聯通|廣電網絡|移動通信專用,容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纖交接箱）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備�？蓪χ�,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,最優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案、





 光交箱圖文簡介詳解

光纜交接箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965 年左右，美、日相繼發展了這種工藝。我國于80 年代末，引進了國外先進的SMC 生產線和生產工藝。 SMC 具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。）

特點：箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤掛線鉤，方便用戶操作。箱體采用優質不銹鋼板作材料，并經電鍍、噴塑處理，不僅具有良好的抗腐蝕、耐老化性能，而且箱體密封性能好，能抵受劇烈的氣候變化和惡劣的工作環境，防護等級達GB4208中IP65級要求。箱體由高強度玻纖增強聚脂模壓成型，具有良好的機械強度和抗腐蝕耐老化特性，而且重量輕。全模塊化設計，采用12芯熔接配線一體化模塊�？刹捎蔑w碟式直熔盤，體積小，直熔容量大。箱體底部高，空間大，便于光纜引入時，有更大的曲率半徑，安裝操作施工方便。光纜加強芯根據用戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。接地方式：箱體共有二層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。

性能：

光纜交接箱是安裝在戶外的連接設備，對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目最高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。

。

產品特點:
1.采用SMC箱體和鈑金箱體和不銹鋼箱體，模塊化結構，光纜的引入開剝、調度可實現全正面操作
2.一體式熔接儲纖模塊，可實現尾纖的全盤存，全停泊
3.能同時滿足帶狀光纜與非帶狀光纜的使用需求
4.主干與配線端路由分開，可實現無交叉跳纖，調線、維護方便

使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70℃
3.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
4.回波損耗≥45dB;附加損耗≤5dB
5.插拔耐久性壽命>1000次
6.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
7.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
安裝說明
本設備根據實際需要可落地或架空安裝使用
1.落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個
M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。
2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個14的孔，再將設備用M12螺母螺栓固定牢固。
纖的布放及光纖熔接
1.抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序?qū)⑽怖w活動連接頭成端在下層的終端盤上。
2.將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將
其固定在終端盤上。
3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM). 4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤。
外形尺寸
交接箱外形尺寸不宜超過1600mm×1200mm×600 mm（高×寬×深），但應提供各種規格的詳細尺寸。
箱體結構
箱體采用采用封閉式結構，其中交接箱要求采用雙層結構箱體。
1、箱體裝配結束后，金屬件不得有毛刺，結構件不扭曲，箱體表面平整光滑、顏色均勻，不存在機械劃傷痕跡、箱體各部件不得有明顯色差。
2、保護接地處應有明顯的接地標志。
3、機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。箱門開啟角度不小于120°，箱體密封條粘結應平整牢固；配線箱箱門開啟角度不小于110°，間隙應不小于3mm。
4、光纜引入時其彎曲半徑應大于光纜直徑的20倍。
5、光纜光纖及尾纖在設備內布放時，不論在何處轉彎，其曲率半徑應不小于30mm。
6、設備應有明晰、完善的標識和記錄裝置，用于方便地記錄和識別纖芯序號或傳輸路由，且記錄裝置應易于修改和更換。
