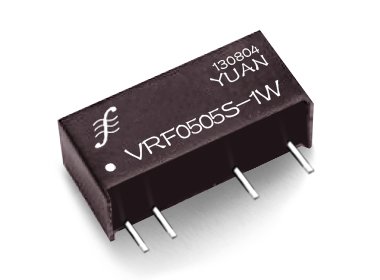

     寬電壓輸入3KVDC隔離穩壓?jiǎn)屋敵瞿K電源WRF系列產品，輸出具有自恢復過載和短路保護功能，空載時電壓不會升高。順源科技研制生產的 VD / WRF / WRE 系列模塊電源，是一款具有高電氣隔離和抗浪涌、防靜電特性，且輸出具有自恢  復過載和短路保護的國家專利產品（國家專利號：ZL 200420042857.1）。近期該產品在電力負荷管理控制終端（用戶管理終端）儀表外接RS485/RS232接口安全高隔離（4500V）、抗靜電（外端子直接接觸：8000V）的相關技術送檢中，順利通過高隔離/抗浪涌/防靜電測試。目前已在電力儀器儀表制造行業廣泛使用。
VD / WRF 系列的DC-DC隔離模塊電源，采用陶瓷基板、印刷電阻的可靠性工藝制作，能滿足工業級振動、潮濕、靜電干擾、寬溫度（-45—+85 ℃）及其它惡劣環境下的工作。產品有SIP單列和DIP雙列封裝方式。主要應用領域：電氣設備地線干擾抑制，儀器儀表的外接（RS485/RS232 /RS422/USB/IEEE1394等通訊接口）端口電源隔離及變換，儀表殼體接口端子外露金屬部位的安全高隔離/抗浪涌/防靜電隔離（國家安規標準：8KV以上）。

    DC-DC電源模塊（模塊電源）典型應用、電壓極性變換、外接濾波電容的選擇、過載短路保護電路和串并聯使用詳細介紹。正確的使用方法可以延長產品的使用壽命，避免干擾、過熱、自激、啟動不良等現象的出現以及不可修復的損壞。

產品技術參數

輸入電壓
5V/9V/12V/15V/24VDC
輸出電壓
3.3V/5V/9V/12V/15V/24VDC
如需其它規格, 請咨詢順源科技公司

電氣特性
以下數據除特殊說明外,均是在 TA=25° C,  標稱輸入電壓,  額定輸出電流時測得

輸入特性
電壓范圍                                         +/- 10%*標稱值
濾波                                                陶瓷電容

隔離特性
額定電壓                                         3000 VAC
泄漏電流                                         1 mA
電阻                                                109Ohm
電容                                                60 pTYP

輸出特性
電壓精度                                         +/- 2%*標稱值 max.
( 20 MHz BW)  紋波及噪音              50mV p-p, max.
可持續短路時間                              長期
線性電壓校準                                  +/- 1.2% / 1.0% of Vin
負載電壓校準                                  +/- 8 %, load = 20 ~ 100
溫度系數                                         +/- 0.02%/°C

一般特性
效率                                                70% to 80%
開關頻率                                         80 - 125KHz

環境特性
工作溫度( 環境)                               - 40° C to + 85° C
存儲溫度                                          - 55 °C to + 125 °C
降低定額值                                      見溫度特性曲線圖
濕度                                                 ≤ 90%, 非壓縮
冷卻方式                                         自然空冷

體積特性

SIP 封裝尺寸　　　　　　　　　　1W：19.60 x 6,00 x 10,00 mm
   0,77 x 0,23 x 0,39英寸
   2W：19.60 x 7,00 x 10,00 mm
   0,77 x 0,28 x 0,39英寸
DIP 封裝尺寸                                  1W/2W：20.4 x 10.00 x 8.2 mm
                                                       0.8 x 0.39 x 0.32 英寸

重量                                                2.5 - 3.5 g
外殼材料                                         非傳導阻燃黑塑料

產品型號舉例   　輸入電壓范圍  　輸出電壓　輸出電流　效率
WRF0505S/D-1W　 4.5-5.5VDC　　　5VDC　　 200mA　　68%
WRF0512S/D-1W　 4.5-5.5VDC　　　12VDC　　84mA　　 72%
WRF1205S/D-1W　 10.8-13.2VDC　　5VDC　　 200mA　　69%
WRF2415S/D-1W　 21.6-26.4VDC　　15VDC　　67mA　　 71%
WRF2405S/D-2W　 21.6-26.4VDC　　5VDC　　 400mA　　68%
WRF2412S/D-2W　 21.6-26.4VDC　　12VDC　　166mA　　77%
