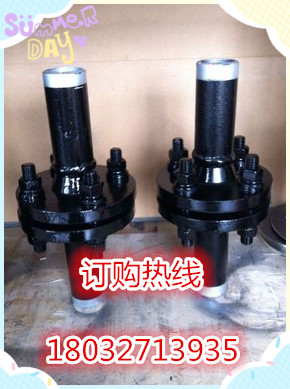

德國舒克集團公司關于SHD型絕緣接頭的技術說明             作為長期生產絕緣接頭并享有多項歐洲專利的德國專業生產廠，我們對本公司生產的絕緣接頭在技術上的先進性作如下說明：  1. 關于密封圈。  世界上對密封圈的殘余彈性作了很長時間的研究，發現即使殘余彈性很好的密封圈，也不能實現自密封。我公司在德國先進技術的支持下，發明了水滴型密封槽，并獲得了專利，見附圖1。當絕緣接頭承受彎曲載荷時，一側的密封槽變大，此時，密封圈在管道內壓力的推動下，延水滴型密封槽向外移動。由于槽的空間越來越小，最終保證了密封。從一 般的絕緣接頭結構圖看（附圖2）, 密封槽是矩形的，顯然不能實現自密封。所以，自密封不在于密封圈的形狀，而是取決于密封槽的形狀。    2. 關于絕緣接頭空腔的充填物。  有關絕緣接頭內部的所有空腔內應充填絕緣密封物的規定是沒有必要的，相反在一定條件下是有害的�？涨粌�(nèi)充填絕緣密封物的絕緣接頭，其結構注定了平時的絕緣還是外部的高壓電都是由兩側的密封墊圈來和充填物來承受，絕緣墊圈和充填物耐高壓電具有局限性，我們知道，由于管道內靜電的積累和在自然界雷電的閃擊下，高壓電會瞬時施加到絕緣接頭上。但電壓超過絕緣材料的耐壓值時，就會擊穿絕緣材料，在材料表面形成導電炭化膜，這樣就喪失了絕緣功能。德國在30年前，也是在所有空腔內充填絕緣密封材料，實踐證明這樣做解決不了承受高電壓的問題。檢測絕緣接頭（法蘭）絕緣性能的各種方法  防腐層電阻率 計算出某點管道內的電流以后，用同樣的方法測量并計算出另一相鄰點的管內電流，其差值為該管道流失的電流；然后分別測量出該管道兩點之間的通/斷電位，計算出通電電位與斷點電位之間的差值。最后將這兩點之間的電位差值平均之后除以流失的電流，就可以計算出該段管道平均防腐層的電阻。用電阻值乘以管道表面積，可以得到防腐層的電阻率。  絕緣接頭（法蘭）絕緣性能 兆歐表法 這種方法適合用在測量沒有安裝到管道上的絕緣（法蘭）的絕緣電阻值。測量的方法：首先按照兆歐表測量的方法連接各處線路。測量導線與管道的連接比較適合采用磁性接頭或者夾子，而且連接點必須要除去銹跡。然后測量?jī)x器宜為500V/500MΩ（這里的誤差不能大于百分之十）兆歐表。轉動兆歐表手柄達到規定的轉速，持續10秒，兆歐表穩定指示的電阻值即為絕緣接頭（法蘭）的絕緣電阻值，要求大于10兆歐。  電位法 這種方法比較適合應用在判別已經有陰極保護措施的絕緣接頭的絕緣性能。測量方法是：第一按照電位法測量接線的要求完成線路的連接。第二，保持硫酸銅參比電極的位置不改變，使用數字萬用表分別測量絕緣接頭非保護端a點管地電位Va和保護端b點的管地電位Vb。絕緣接頭狀態良好的情況下，兩側電位差在200到500毫伏之間。第三，數據分析，如果b點的電壓明顯的比a點的更負，則認為絕緣接頭的絕緣性能良好。如果兩點之間測量到到的電壓值相近，則認為絕緣接頭的絕緣性能很可疑。如果輔助陽極距離絕緣接頭足夠遠，還可以判斷清楚與非保護端相連的管道沒有和保護端的管道接近或者交叉，還可以判定為絕緣接頭的絕緣性能非常差，或者有可能存在嚴重的漏電荷短路現象，應該作進一步的測量。  PCM漏電率測量法 這種方法主要適合用在PCM測量正常正常使用中的絕緣接頭的漏電率，判斷該處絕緣接頭的絕緣性能。測量方法是：第一，按照本方法的接線要求將各處的線路連接好。第二，斷開保護端陰極保護電源和跨接電纜。第三，按PCM的操作步驟用PCM發射機在保護端接近絕緣接頭處管道輸入電流I。第四，在保護端電流輸入點外側，用PCM接收機測量并記錄側管道電流I1。第五，在非保護端用PCM接收機測量并記錄該側管道電流I2。第六，數據處理：用以下方式計算絕緣接頭漏電的百分率。絕緣接頭漏電的百分率等于接收機測量得到的絕緣接頭非保護端管內電流除以接收機測量的絕緣接頭保護端和費保護端管內電流的和乘以百分之一百。

聯系人：韓經理

手機號：18032713935

QQ：1522537493
