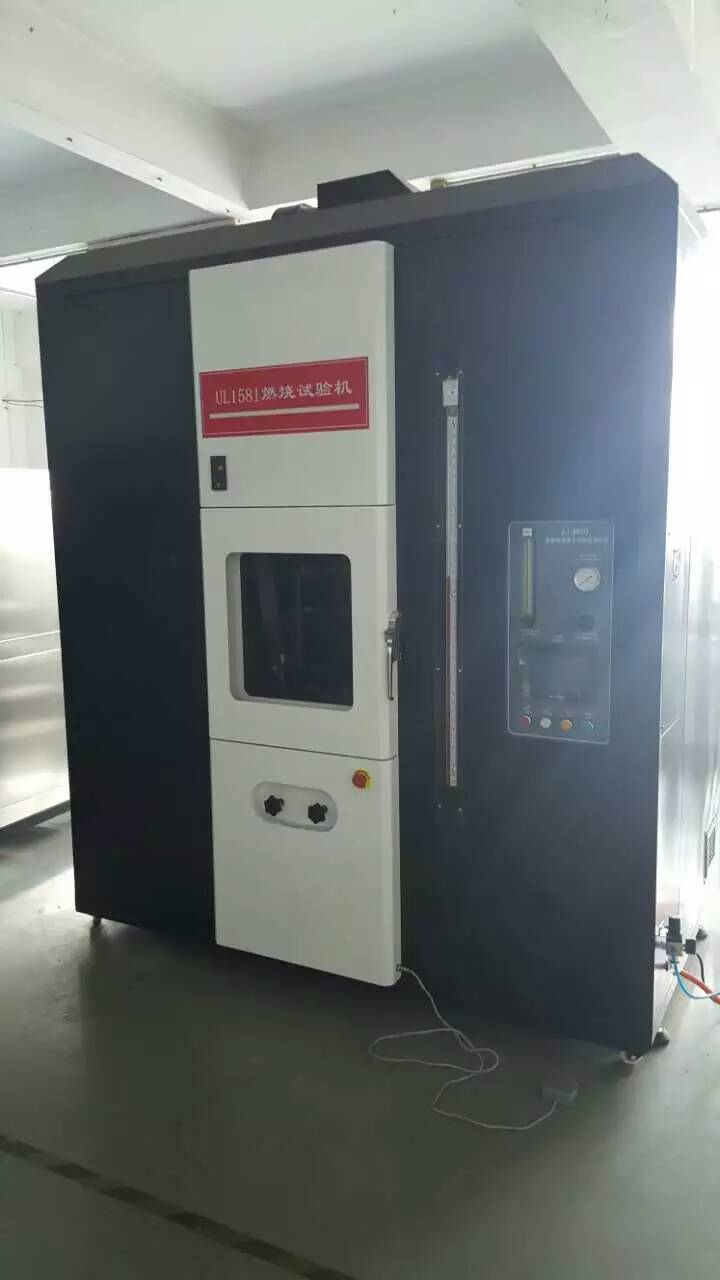

VW-1燃燒試驗箱

一．VW-1燃燒試驗箱符合標準：此大型燃燒柜是嚴格按照UL1581 sect 1080.1~1080.14標準生產，完全符合VW-1 （Vertical-specimen）Flame Test燃燒試驗標準。適用于UL1581、UL13、UL444、UL1655之VW-1以及CSA之FT-1、FT-2。經濟適用并大量被電線電纜行業廣為使用。

二．VW-1燃燒試驗箱設計原理：

整個試驗在一個體積為4.32立方米密封的試驗室進行。試驗方法：調節好火焰高度，將火焰頂端置于試件下，燃燒15秒，熄滅15秒，

重復5次后檢查試件被焚情形，可設定燃燒,熄滅時間及重復次數，并可自動操作。主要參考標準：本試驗裝置滿足UL1581-2001第1060節（垂直燃燒和FT1試驗）1080節（VW-1燃燒試驗）、1090節 （電器用線水平燃燒試驗）、1100節（水平試樣/FT2燃燒試驗）要求。

三．VW-1燃燒試驗箱技術參數：

試驗箱體

（1）本試驗箱體采用鋁合金框架＋電解板靜電噴涂，具有外觀美觀、防銹防腐等特點

（2）箱體頂部設有強力抽風排煙系統，在試驗完成時，與送風系統同時打開，能將廢氣排出到室外；試驗過程中，此系統為封閉狀態。

（3）箱體后側面設有送風門。在試驗完成時，抽風系統打開時，向箱內送風，試驗過程中，此封閉需關閉。

（4）箱體正面設有試驗過程中可以密封的鋼化玻璃觀察窗，便于觀察試驗情況。

（5）在玻璃觀察窗下方開有一個可以將手和胳膊伸到試驗箱的進行操作的孔，此孔裝有密封手套，操作者利用密封手套進行操作燃燒噴燈。

（6）試驗箱體積規格：有效空間2.4m(長)*1m(寬)*1.8m(高)，容積：4.32m3。外形尺寸2.4m(長)*1m(寬)*2.5m(高)。

測溫系統

（1）熱傳感器（銅制導管和熱電偶）—導管結構應為傳導率極高的電解銅。長度為19.14±0.02mm

（2）K型熱電耦，配0.5mm直徑的不銹鋼管做外套。

（3）數顯臺灣泰仕溫度表和英國進口K型熱電偶相匹配。讀數大于1000℃

（4）整過測試系統為：活動式，測溫時將其置于試驗箱內，進行測溫。

（5）配備電子秒表：精確到0.1S（在測溫校驗時備用）

試驗裝置及試驗夾具

（1）主要夾具：試驗支架與燃燒噴燈

（2）試驗支架：由不銹鋼制作，分水平支架與垂直支架獨立式，即FT1、FT2、VW-1三種規格。垂直支架與噴燈所在平面與觀察窗平面平行，便于觀察與操作。

（3）燃燒噴燈（UL1581指定噴燈）：滿足ASTM D 5025-99要求，標準功率：垂直噴燈為500W，水平噴燈為225W，

（4）噴火口直徑：0.90±0.03mm，

（5）噴口燈長度：1.60±0.05mm，

（6）噴口距空氣進口高度為102mm；

（7）噴燈角度：水平為90度，垂直為20度（縱向軸線保持在垂直平面上且與垂直方向產生20°的夾角）

（8）楔形架：增加楔子，噴燈安要求安裝在楔子上，并能方便移動，同時能精確移回到規定位置。

（9）配備可以測量水平和垂直燃燒時內、外焰的標尺一套。

（10）配備500mm精確到1mm的鋼尺一把，以備試驗用。
