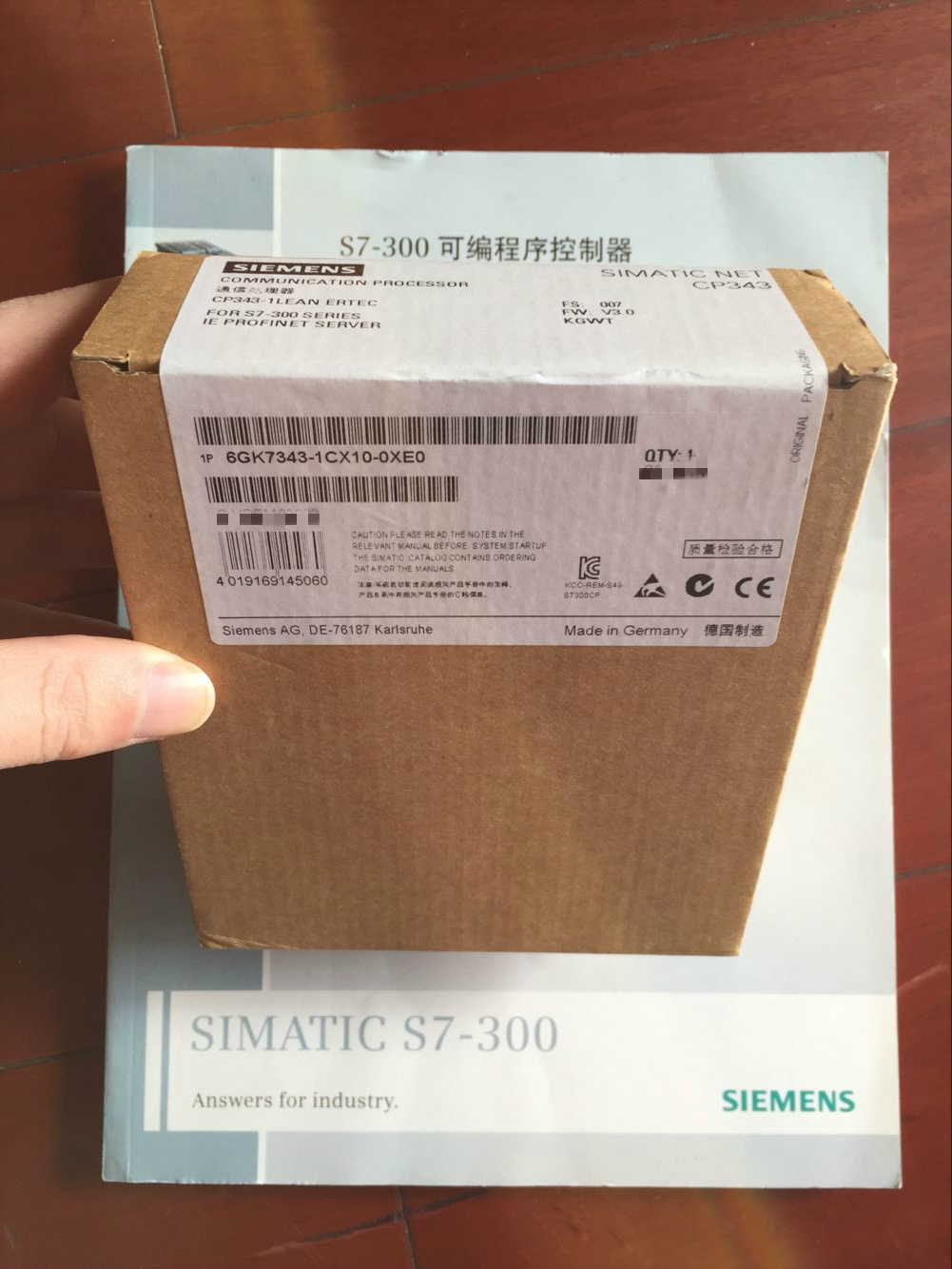

SIMATIC NET, CP 343-1 LEAN
COMMUNICATION PROCESSOR FOR
CONNECTING SIMATIC S7-300 TO
IND. ETHERNET VIA TCP/IP AND
UDP, MULTICAST, SEND/RECEIVE
W/ AND W/O RFC1006, FETCH/
WRITE, S7-COMMUNICATION(SERVER)
PROFINET IO-DEVICE
INTEGRATED 2-PORT SWITCH
ERTEC 200, BG EXCHANGE W/O PG,
SNMP DIAGNOSTICS,
INITIALIZATION VIA LAN,
2 X RJ45 CONNECTION FOR LAN
WITH 10/100 MBIT/S
-
SIMATIC S7-300與工業以太網之間的接口（不用于 SINUMERIK）
-
2 個 10/100 Mbit/s 全/半雙工 RJ45 接口（帶有自動切換和自動交叉功能所需的自動感測功能）
-
集成式 2 端口實時交換器 ERTEC
-
多協議，可以運行 TCP 與 UDP 傳輸協議和 PROFINET I/O
-
Keep Alive 功能
-
通訊服務：
-
開放式通訊 (TCP/IP 和 UDP)；
-
編程器/OP 通訊
-
S7 通訊（服務器）
-
PROFINET I/O 設備
-
介質冗余 (MRP)；
在采用環形拓?fù)浣Y(jié)構的以太網網絡內，CP 支持介質冗余程序 MRP（V2.2 或更高版本）。
-
用于 UDP 的多點傳送
-
通過工業以太網進行遠程編程和首次調試
-
Web 診斷
-
通過 SNMP 集成在網絡管理功能中
-
使用 STEP 7 組態
-
通過 S7 路由，實現交叉網絡編程器/操作員面板通訊
-
使用 web 瀏覽器，診斷 STEP 7
Benefits
-
通過工業以太網以 100 Mbit/s 的數據傳輸速率直接將 S7-300 集成到復雜系統中
-
通過集成 2 端口實時交換機，非常適用于具有總線形拓?fù)浣Y(jié)構的網絡
-
利用開放式通訊通過 SIMATIC S7-300 的集成，可保護現有工廠系統的投資
-
通過鏈路如 PROFINET I/O 設備可簡單、快速實現 SIMATIC S7-300 和其它編程控制器之間的數據交換
-
通過在任何控制器上使用實現開放性
-
使用 GSDML 文件進行組態
-
不存在槽位規則，極為靈活。
-
單寬型式，可節省一個插槽
-
利用 TCP/IP 的 WAN 特性，通過電話網絡 （如 ISDN），就可以實現遠地編程
-
借助于多點傳送功能，可訪問許多站
-
可多有 4 個 HMI 系統訪問 SIMATIC S7-300
-
利用對方系統中的接口，不用 RFC1006 也是可能的。
-
通過 工業以太網直接進行調試
-
借助于集成的 Autocrossover 功能，可使用非交叉電纜。
-
使用 IE FCRJ45 145/180°插塞式接頭，自鎖在外殼上，可消除應力，設備連接堅固，數據通訊可靠。
Area of application
CP 343-1 Lean 通訊處理器適用于工業以太網的 SIMATIC S7-300。
由于其自身備有處理器，CP343-1 Lean 從而解除了 CPU 的通訊任務并有助于另加連接。
CP 343-1 可提供附加通訊選項，用于S7-300：
-
編程器，處理器和 HMI 設備。
-
其它 SIMATIC S7 系統
-
SIMATIC S5 PLC
-
PROFINET I/O 控制器
Design
CP 343-1 Lean 提供了 SIMATIC S7-300 系統設計的全部優點：
-
結構緊湊;
堅固的塑料外殼，正面有：
-
2 個 RJ45 接口，用于連接工業以太網與，通過自感應，自動檢測數據傳輸速率；
RJ45 接口工業兼容，配有護套，用于連接新式 IE FC RJ45 145/180°接頭。
-
用于每個交換機端口的診斷 LED
-
2針端子板，用于與外部24V DC電源連接。
-
安裝簡單；
CP 343-1 Lean 卡裝在 S7-300 DIN 導軌上，并經過總線接頭連接到鄰近的模板。 不存在插槽規則。
-
CP 343-1 Lean可以不用風扇運行。 不需要備用電池。
-
與IM 360/361一起，CP 343-1 Lean也可用于擴展機架(ER)內。
-
不需編程器即可更換模板
|
