當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油

由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。

當斷電時 ，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。

電力液壓推動器常與制動架配合使用，廣泛用于各類傳動裝置的制動。

公司產品在國內起重運輸、港口機械、冶金機械、鐵路機械、水工機械、礦山機械等行業中被廣泛應用。

一、概述

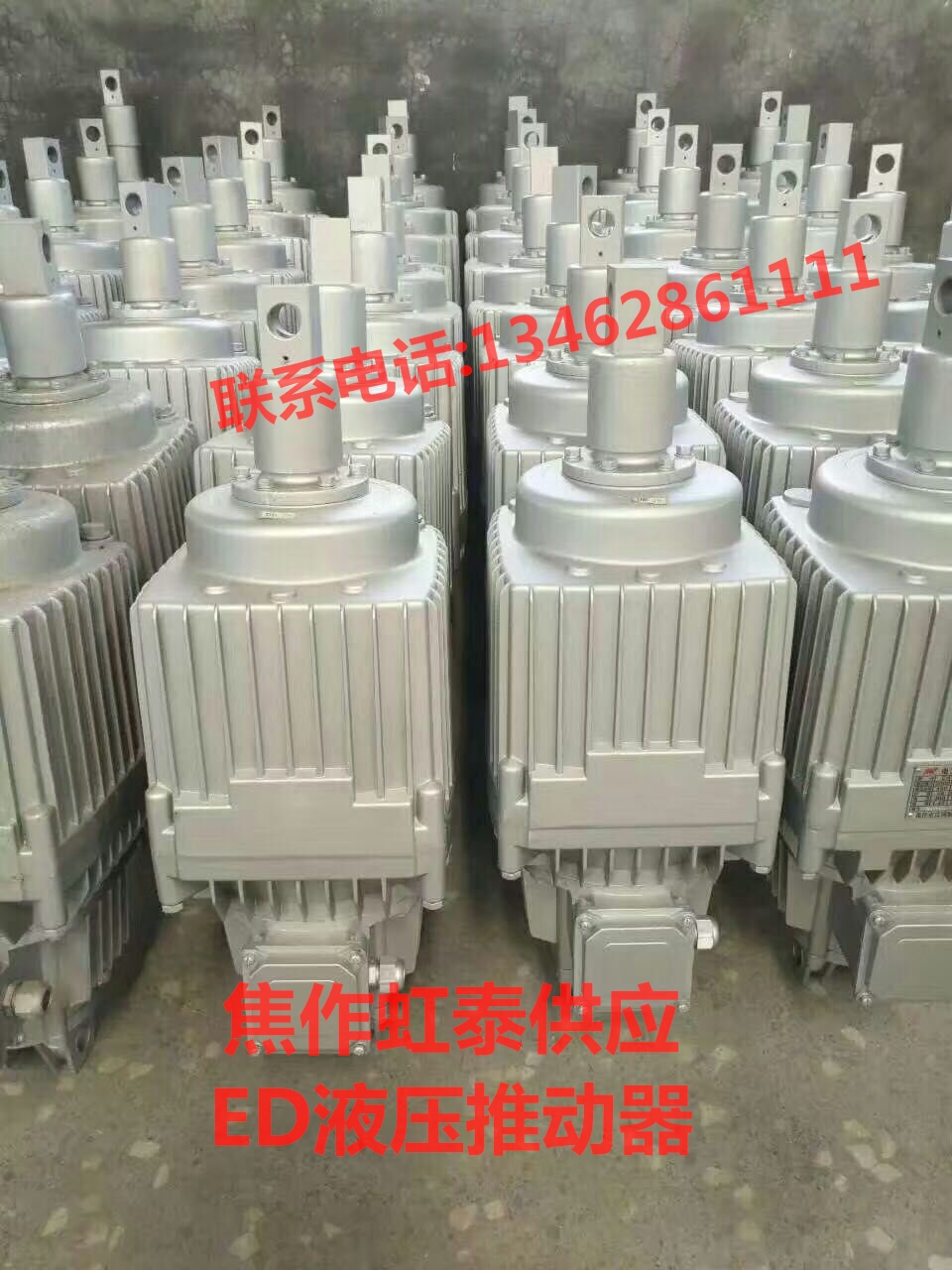

Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。

二、設計特點

外殼為鑄造鋁合金、重量輕，外形美觀；

電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；

電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；

油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；

Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；

Ed系列緊固件為不銹鋼材質，美觀耐用。

三、安裝方式的選擇

垂直安裝：活塞桿連接塊朝上；

水平安裝和中間任意位置：主參數標牌朝上；

所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；

無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

四、附加裝置

根據用戶需要可安裝各種附加裝置滿足不同工作需要；

上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；

制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

復位彈簧：工作原理同C-彈簧，但復位的彈簧力教��；

緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。

加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；

行程開關：根據用戶要求，推動器可以裝機械式行程開關。

用途

ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

正常工作條件

電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級

使用條件

連續工作S1連續工作S2，負載持續率FC=60%

額定電壓為380V三相，頻率50Hz

使用地點的海拔高度等級符合（GB755-87）標準

周?chē)h(huán)境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.

垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

用途

連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。

表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。

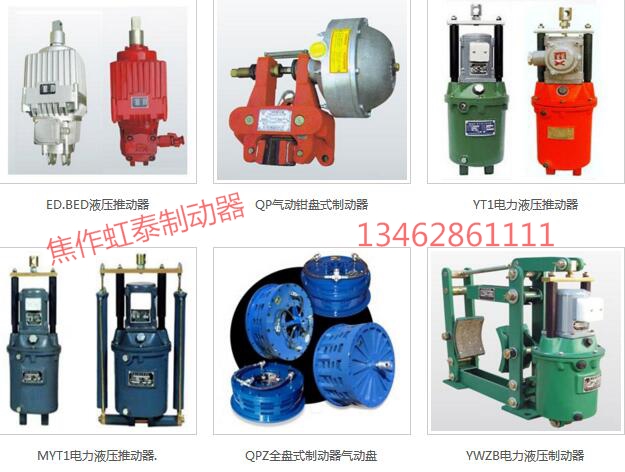

YT1電力液壓推動器由兩部分組成,驅動電動機及器身(離心泵),器身部分由蓋、缸、活塞、葉輪及轉組成.當通電時,電動機帶動轉達軸及轉軸上的葉輪旋轉,在活塞內產生壓力,在此壓力影響下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推桿及橫梁迅速上升.通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者),產生機械運動.(若與YWZ系列液壓推動器匹配則松閘).當斷電時,葉輪停止旋轉,活塞在負荷彈簧力及本身重力作用下,迅速成下將,迫使油重新流入活塞上部,這是仍然通過杠桿機構恢復原位.(若與YWZ系列制動器匹配則抱閘).BYT1 系列隔爆型推動器主要用途是作為各種外抱塊式制動器的驅動裝置。其防爆性能符合GB3836.2-2000 《爆炸性環境用電氣設備、隔爆型電氣設備“ d ”》的規定，防爆標志為“ ExdI' 、“ Exd Ⅱ BT4' '，可分別用于煤礦井下及Ⅱ A 、Ⅱ B 級，溫度組別為T(mén)1 — T4 組爆炸性氣體的危險場所。
