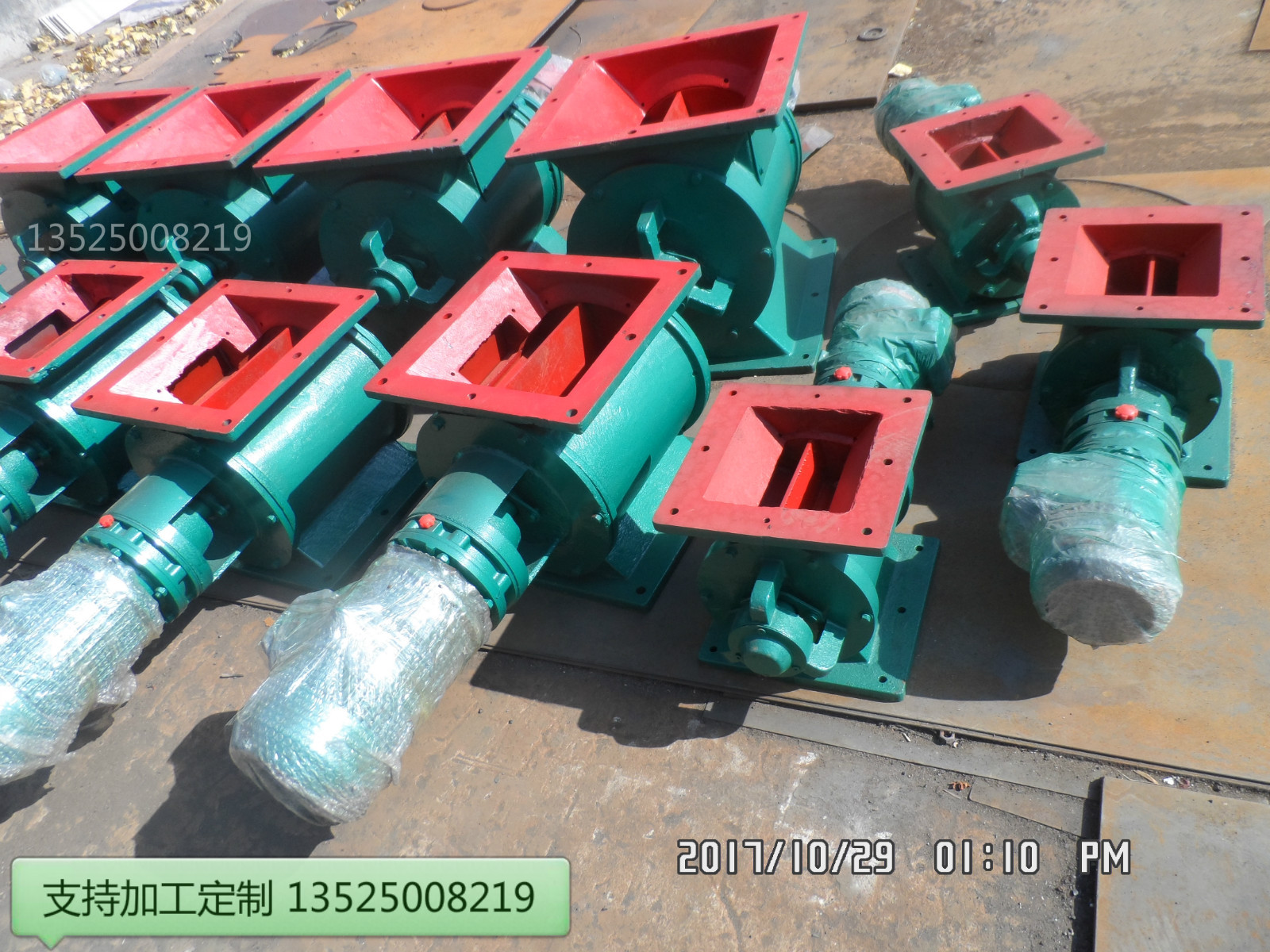

DS星型卸料器 星形卸料閥 YJD電動鎖氣器法蘭有(方形、圓形),常規殼體材質為鑄鐵鑄鐵(碳鋼、不銹鋼),結構有(直連式、鏈條式),
聯系電話:13525008219 QQ:919092944 微信:gty0373-2513806 卸料器耐磨、耐高溫、耐腐蝕、壽命長、合理按工況選型設計、不卡料、鎖氣好、下料勻、按尺寸定做 。
電動鎖氣器一般是給除塵設備排灰、給氣力輸送設備配套,由于正壓和負壓卸料時起到鎖氣,鎖氣器卸料均勻,可持續向輸送系統給料。又能保證氣力輸送管內壓、從而使氣力輸送能正常工作,同時可以把卸料器的上層、下層氣壓隔斷而起到鎖氣作用。因此鎖氣器是氣力輸送系統中重要的一部分。

DS星型卸料器 星形卸料閥 YJD電動鎖氣器工作原理:
電動鎖氣器安裝在灰倉料倉底部,有物料堆積在電動鎖氣器殼體內,由電機驅動給減速機在傳動箱體內部葉輪轉子轉動,有葉片的間隔存料,轉子轉動葉片撥料,在有物料自重降落在輸灰系統中。
電動鎖氣器 星形卸料閥結構:
動力部分:三項異步電機或變頻電機。
減速機部分:擺線針輪減速機或齒輪減速機。
軸承部分:外置普通軸承或高級氣密封軸承。
葉片部分:六葉片或八葉片或在密封條等。
葉片材質:碳鋼、不銹鋼。
殼體材質:鑄鐵、碳鋼、不銹鋼。
連接方式:聯軸器直連式、鏈條鏈輪式。
電動鎖氣器分:常溫、中溫、高溫、有壓力卸料、無壓力卸料。

電動鎖氣器 星形卸料閥優點
1、鎖氣器適用于干燥的粉料、小顆粒料、卸料和鎖氣作用,鎖氣器是通過由V型結構葉輪片盛料,葉輪低速旋轉由物料的自重卸料。通過物料來密封殼體與旋轉葉輪之間的間隙起到鎖氣功能。鎖氣功能也必須上方有充足的粉料連續給料才能實現恰當。
2、如果由高溫物料鎖氣器可以設計成鏈條傳動,電動在殼體的側方,避免高溫傳給電機,以免電機過熱燒毀。
電動鎖氣器缺點
1、鎖氣器不適用于塊狀有硬度的物料,因為塊狀物料在葉輪旋轉卸料時,物料塊大互相有間隙起不到鎖氣功能,有漏風的系數。物料塊大堆積在電動鎖氣器進料口在葉輪旋轉時,葉輪把物料卡不碎,容易造成電動鎖氣器悶車現象,這樣容易造成減速機和電機損壞。
2、鎖氣器不適用于有有粘度的物料,電動鎖氣器是靠葉輪旋轉物料自重卸料,有粘度的物料粘到旋轉葉輪上,自重卸料情況不好,起不到卸料作用

電動鎖氣器 星形卸料閥主要技術參數:
YJD-型號
Type
|
每轉體積
|
減速電機型號
|
轉速
|
工作溫度
|
重量
|
安裝聯接尺寸
|
|
KW
|
r/min
|
℃
|
Kg
|
A
|
B
|
C
|
A1
|
B1
|
C1
|
H
|
L
|
N-Φ
|
|
2型
|
2立升/轉
|
XLD2-59-0.55
|
24
|
≤280
|
80
|
Φ240
|
Φ200
|
Φ150
|
240
|
200
|
150
|
240
|
870
|
8-Φ11
|
|
4型
|
4立升/轉
|
XLD2-59-0.55
|
24
|
≤280
|
100
|
Φ280
|
Φ240
|
Φ180
|
280
|
230
|
180
|
280
|
910
|
8-Φ13
|
|
6型
|
6立升/轉
|
XLD2-59-0.55
|
24
|
≤280
|
120
|
Φ300
|
Φ260
|
Φ200
|
290
|
250
|
200
|
300
|
930
|
8-Φ13
|
|
8型
|
8立升/轉
|
XLD3-59-0.75
|
24
|
≤280
|
130
|
Φ320
|
Φ280
|
Φ220
|
310
|
270
|
220
|
320
|
995
|
8-Φ13
|
|
10型
|
10立升/轉
|
XLD3-59-1.1
|
24
|
≤280
|
140
|
Φ340
|
Φ300
|
Φ240
|
330
|
290
|
240
|
340
|
1030
|
8-Φ15
|
|
12型
|
12立升/轉
|
XLD3-59-1.1
|
24
|
≤280
|
150
|
Φ360
|
Φ320
|
Φ260
|
350
|
310
|
260
|
360
|
1050
|
8-Φ15
|
|
14型
|
14立升/轉
|
XLD3-59-1.1
|
24
|
≤280
|
165
|
Φ380
|
Φ340
|
Φ280
|
380
|
330
|
280
|
380
|
1070
|
8-Φ18
|
|
16型
|
16立升/轉
|
XLD3-59-1.1
|
24
|
≤280
|
175
|
Φ400
|
Φ360
|
Φ300
|
400
|
350
|
300
|
400
|
1090
|
8-Φ18
|
|
18型
|
18立升/轉
|
XLD3-59-1.5
|
24
|
≤280
|
210
|
Φ420
|
Φ380
|
Φ320
|
420
|
370
|
320
|
420
|
1140
|
8-Φ18
|
|
20型
|
20立升/轉
|
XLD3-59-1.5
|
24
|
≤280
|
230
|
Φ440
|
Φ400
|
Φ340
|
440
|
390
|
340
|
440
|
1160
|
8-Φ18
|
|
26型
|
26立升/轉
|
XLD4-59-1.5
|
24
|
≤280
|
300
|
Φ500
|
Φ460
|
Φ400
|
510
|
450
|
400
|
520
|
1260
|
8-Φ18
|
|
30型
|
30立升/轉
|
XLD4-59-2.2
|
24
|
≤280
|
350
|
Φ540
|
Φ500
|
Φ440
|
540
|
490
|
440
|
560
|
1335
|
8-Φ18
|
|
40型
|
40立升/轉
|
XLD4-59-/3
|
24
|
≤280
|
570
|
Φ610
|
Φ560
|
Φ480
|
600
|
550
|
480
|
620
|
1470
|
16-Φ18
|
|
60型
|
60立升/轉
|
XLD4-59-3
|
24
|
≤280
|
600
|
Φ660
|
Φ610
|
Φ500
|
660
|
6610
|
500
|
680
|
1500
|
16-Φ18
|
|
80型
|
80立升/轉
|
XLD5-59-4
|
24
|
≤280
|
490
|
Φ670
|
Φ620
|
Φ540
|
670
|
620
|
540
|
720
|
1580
|
16-Φ18
|
|
100型
|
100立升/轉
|
XLD5-59-4
|
24
|
≤280
|
900
|
Φ740
|
Φ680
|
Φ600
|
730
|
680
|
600
|
800
|
1700
|
16-Φ18
|
|
250型
|
250立升/轉
|
XLD6-59-5.5
|
24
|
≤280
|
1100
|
1060×900
|
960×800
|
860×700
|
1000
|
2050
|
22-Φ20
|


電動鎖氣器 星形卸料閥使用注意事項
1、定期檢查減速機內潤滑油油位,三個月更換一次油。
2、開機前確保內部沒有物料,應該空載運行,避免悶車損壞電機和減速機。
3、 鏈條式的開機前檢查鏈條的松緊度,調整松緊度。
電動鎖氣器常見故障
1、在使用過程中如果兩端端蓋軸位漏風、漏灰等現象,可緊固壓蓋或更換密封墊片。
2、使用中突然卡死,請立即斷電從檢查窗把硬質物料掏空,先用手動盤旋轉輪可轉在啟動。

DS星型卸料器 星形卸料閥 YJD電動鎖氣器
