臥式ZJ系列渣漿泵耐磨渣漿泵生產廠家2.ZJL渣漿泵的結構特征與型號
（1）         ZJL渣漿泵的結構特征
ZJL渣漿泵主要由葉輪、渦殼、后護板、軸套、支架、支撐板、軸、軸承、軸承體等零件組成。葉輪、渦殼、后護板的材質為高鉻合金鑄鐵，葉輪與軸采用螺紋聯接，渦殼、支架、軸承體用螺栓聯接。ZJL型渣漿泵泵軸與電機可采用聯軸器直聯傳動或皮帶傳動。ZJL型渣漿泵的軸承采用油脂潤滑。ZJL型渣漿泵為無軸封泵。

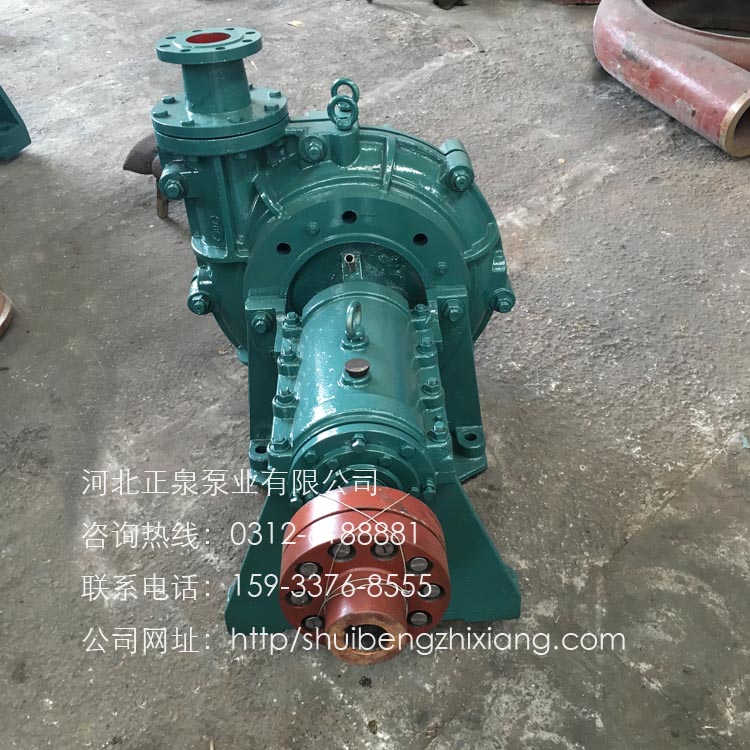

ZJ（G）型泵為軸向吸入、單級單吸、懸臂臥式離心渣漿泵，該型泵采用國際上先進的固液兩相流理論，按最小損失原則設計。其過流部件的幾何形狀符合介質的流動狀態，減少了渦流和撞擊等局部與沿程水力損失，從而減輕了過流部件的磨損，提高了水力效率，降低了運行噪音和振動；該系列泵過流部件采用高硬合金鑄鐵，其材質具有高抗磨性、抗腐蝕性、抗沖擊性能，從而使其壽命提高。此外，該系列泵采用動力降壓，保證了漿體不易泄露。
工作原理
離心泵的主要工作部件是葉輪和機殼，機殼內的葉輪裝置位于軸上，并與原動機連接形成一個整體。當原動機機帶動葉輪旋轉時，葉輪中的葉片迫使流體旋轉，即葉片對流體沿它的運動方向做功，從而迫使流體的壓力勢能和動能增加。與此同時，流體在慣性力的作用下，從中心向葉輪邊緣流去，并以很高的的速度流出葉輪，進入壓出室，再經擴散管排出，這個過程稱為壓水過程。同時，由于葉輪中心的流體流向邊緣，在葉輪中心形成低壓區，當它具有足夠的真空時，在吸入端壓強的作用下（一般是大氣壓強），流體經吸入室進入葉輪，這個過程稱為吸水過程。由于葉輪連續的旋轉，流體也就連續的排出、吸入，形成連續的工作。
離心式的泵（包括渣漿泵）的工作過程，實際上是一個能量傳遞和轉化的過程。它將電動機高速旋轉的機械能，通過泵的葉片傳遞并轉化為被抽升流體的壓能和動能。

該系列泵在水力設計、結構設計以及所用耐磨材料上，綜合應用了國內外同類產品的優點并加以創新，具有高效節能、振動小、噪聲低、運行可靠、使用壽命長、維修方便等特點，泵的綜合性能居國內領先水平，大部分泵的效率指標居國際先進水平�？蓮V泛用于電力、冶金、煤炭、建材等行業輸送含有固體顆粒的漿體。如火電廠水力除灰、冶金選礦廠礦漿輸送、洗煤廠煤漿及重介輸送等。其允許輸送的最大漿體重量濃度Cw為：灰（渣）漿和煤漿45%；礦漿和重介60%。臥式ZJ系列渣漿泵耐磨渣漿泵生產廠家離心泵是從泵的工作原理上劃分，是通過離心力作用來達到給輸送介質增壓的過程。另外還有常見的種類包括螺桿原理，柱塞原理等可以劃分出不同于離心原理的泵。說完離心泵概念，再說渣漿泵，渣漿泵又是從另外一個角度來劃分泵的，即從輸送介質來劃分的。顧名思義，渣漿泵輸送的是含有渣滓的固體顆粒與水的混合物。但從原理上講渣漿泵屬于離心泵的一種。離心泵的主要工作部件是葉輪和機殼，機殼內的葉輪裝置位于軸上，并與原動機連接形成一個整體。當原動機帶動葉輪旋轉時，葉輪中的葉片迫使流體旋轉，即葉片對流體沿它的運動方向做功，從而迫使流體的壓力勢能和動能增加。與此同時，流體在慣性力的作用下，從中心向葉輪邊緣流去，并以很高的的速度流出葉輪，進入壓出室，再經擴散管排出，這個過程稱為壓水過程。同時，由于葉輪中心的流體流向邊緣，在葉輪中心形成低壓區，當它具有足夠的真空時，在吸入端壓強的作用下（一般是大氣壓強），流體經吸入室進入葉輪，這個過程稱為吸水過程。由于葉輪連續的旋轉，流體也就連續的排出、吸入，形成連續的工作。離心式的泵（包括渣漿泵）的工作過程，實際上是一個能量傳遞和轉化的過程。它將電動機高速旋轉的機械能，通過泵的葉片傳遞并轉化為被抽升流體的壓能和動能。

一般將適用于輸送液體(水)中含有懸浮固體物的泵稱為渣漿泵。目前是選礦、選煤廠各工藝流程中不可缺少的設備之一。渣漿泵可按不同原則分為單級/多級、單吸/雙吸、懸臂、臥式/立式以及泵殼水平中開/垂直結合等型式，如圖所示，其基本結構由葉輪、泵殼、泵軸、軸承及托架組成，動力還包括電動機，對輪或膠帶輪聯軸器等，耐磨件還包括襯板軸套等，密封件包括軸封、副葉輪等，支撐件包括支架等，但內部原理是一致的，當葉輪快速轉動時，葉片促使介質很快旋轉，旋轉著的介質在離心力的作用下從葉輪中飛出，泵內的介質被拋出后，葉輪的中心部分形成真空區域，介質在大氣壓力（或水壓）的作用下通過管網壓到了進料管內。這樣循環不已，就可以實現連續供料，從而達到工藝設計要求的揚程和流量。當然，入料方式目前多采用壓入式，即料位高于入料管，則可以減去從上水管或泵殼向內部灌水的步驟。臥式ZJ系列渣漿泵耐磨渣漿泵生產廠家159-3376-8555
