| 液位控制器 電子液位儀 防腐液位計 探桿式電容液位計 |
![]() |
價格:1 元(人民幣) | 產地:鄭州 |
| 最少起訂量:1臺 | 發貨地:鄭州 | |
| 上架時間:2017-07-07 10:32:21 | 瀏覽量:203 | |
鄭州福瑞德儀表
![]() |
||
| 經營模式:其他 | 公司類型:私營獨資企業 | |
| 所屬行業:物位儀表 | 主要客戶:全國 | |
在線咨詢 ![]() |
||
| 聯系人:張經理 (小姐) | 手機:18203698119 |
|
電話: |
傳真: |
| 郵箱:646071405@qq.com | 地址:鄭州經濟開發區 |
|

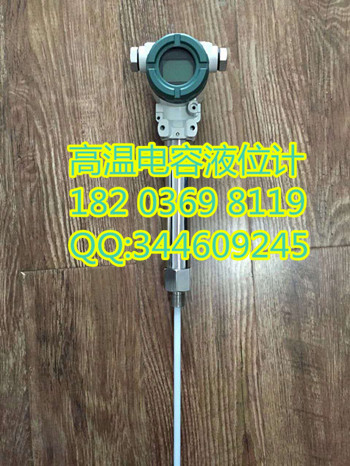

一、產品概述 電容式智能液位計是一種可以用于液體、油類、固體、界面和測量的液位(物位)變送器。無可動部件,可靠性大大提高,它不受水蒸汽,灰塵或冷凝的影響,具有長期運行穩定可靠,靈敏度高,線性度好,耐高溫、耐高壓等優點。智能液位計為兩線制(回路供電)4~20mADC測量信號,易于調校,無線傳輸,485傳輸?shù)。可廣泛用于石油、化工、冶金、電力、造紙、制藥 等各個領域。 智能液位計作為本質安全型產品符合GB3836.1-2010《性氣體環境用電氣設備第1部分:通用要求》和GB3836.4-2010《性氣體環境用電氣設備第4部分:本質安全型“i”》的有 關要求,防爆標志為:ExibIICT6 Ga。 二、產品特點 ■無任何可動部件,測量范圍10P-5000P ■可直接輸入電容值標定,無需加載液體 ■具有任意兩點標定功能 ■輸出信號可定制4-20毫安,0-5V,RS485,開關量,無線輸出等 ■結構簡單,無任何可動或彈性元部件,因此可靠性極高,維護量極少。 ■多種信號輸出,方便不同系統配置。 ■適用于高溫高壓容器的物位測量,且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。 ■特別適用于酸、堿等強腐蝕性液體的測量。 ■完善的過流、過壓、電源極性保護。 ■無線型液位計具有無線遠傳功能。 ■可以測量任何介質。 三、技術參數 ●檢測范圍: 0.1~30m ●電容測量范圍: 10PF~5000PF ●精 度: 0.5 級、1 級 ●承壓范圍: -0.1MPa~32MPa ●探極耐溫: -50~250℃ ●環境溫度: -40~85℃ ●儲存溫度: -55℃~+125℃ ●輸出信號: 4~20mA 、4~20mA 疊加 HART 通訊、485 通訊等 ●無線輸出型液位計通信距離小于200米,供電電壓4.2-36V(可選電池供電) ●供電電壓: 15~36V DC ●液位計材質: 316 不銹鋼、1Gr18Ni19Ti 或聚四氟乙烯 ●長期穩定性: ≤0.1%FS/ 年, ●溫度漂移: ≤0.01%FS/ ℃(在0~70 ℃范圍內) ●防爆等級: ExibIICT6 ●防護等級: IP67 ●本安參數:Ui:28VIi:93mAPi:0.65WCi:0.28ufLi:1.5mH 四、產品結構 電容式液位測控儀由于使用場合及參數的不同其結構會有所差異,但總體來看,其主要結構大致可分為兩大部分,即傳感器部分與變送器部分。如圖所示: 圖中A所示為傳感器,直接探入容器設備或測量表筒的被測介質中。 電容式系列液位測控儀一般由 傳感器、變送器以及其它輔助設備組成,其典型應用是利用連通器原理將待測設備中介質引入測量表筒,而傳感器位于測量表筒的中心位置,液體的流入或界面的變化引起傳感器內電極與 測量表筒內壁之間的介電常數發生變化,從而引起電容量的變化。此時,由傳感器將此電容量的變化采集并送之變送器,再由送器轉換成4-20mA信號輸出,則此時被測出的測量筒內的介 質高度就是設備內介質的高度,從而實現對設備內介質的測量。 圖中B、C所示分別為液位測控儀的氣相和液相連接法蘭,用于設備法蘭對接,引出設備內的液體與壓力到測量筒。 圖中D所示為液位測控儀測量表筒,可與傳感器電極之間形成電容。 圖中E所示為排污法蘭,可定期將液位測控儀內污物對外排放,保持液位測控儀測量表筒內清潔干凈,避免傳感器粘附污物。 圖中F 所示為變送器,是電容量到標準電流信號的轉換裝置,是整個液位測控儀的中樞部分,其主要作用是接受傳感器送出的液位變換引起的電容變化增量,然后經過轉換輸出 4-20mADC標準電流信號。本變送器采用軍品集成器件,功耗低、耐高溫、可靠性強、符合本質安全要求,整體特殊防腐,外殼密封,可用在防爆、防腐工礦環境。 注:變送器與測量表筒之間有段密封部分,由數個密封件組成,能確保被測介質與傳感器接觸但不會向外滲漏,造成危害。此段是重要的密封部分,未經廠家同意請勿擅自拆動, 以免引發事故。液位控制器 電子液位儀 防腐液位計 探桿式電容液位計液位控制器 電子液位儀 防腐液位計 探桿式電容液位計液位控制器 電子液位儀 防腐液位計 探桿式電容液位計液位控制器 電子液位儀 防腐液位計 探桿式電容液位計 |
