設備描述

簡介

阻尼振蕩波狀態檢測系統HZZDB-60是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用、體積小、便于運輸、可在交流電壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓（Damped AC Voltage，簡稱DAC）耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估。

系統在測試過程中產生的阻尼交流電壓最高可達 60kV，并結合先進的系統硬件與系統軟件來進

行診斷，主要包括：

u 最新半導體技術；

u 最新的激光控制技術；

u 先進的數字式信號處理器和濾波技術；

u 先進的無線網絡控制技術。

系統硬件

HZZDB-60主要由測控主機和一體化阻尼振蕩波單元兩個部分構成，參見圖1-1。

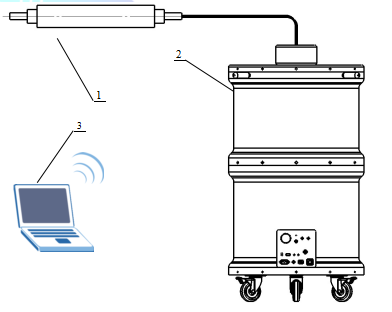

圖1-1 HZZDB-60系統組成

1、被測電纜 2、一體化阻尼振蕩波單元 3、測控主機

阻尼振蕩波單元為一體化設計，內含高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。

測控主機協調整個系統的運行，通過無線網絡和阻尼振蕩波單元進行通信，控制阻尼振蕩波單元運行，并采集、存儲和分析分壓器/耦合器采集的阻尼振蕩波信號和局放信號。

HZZDB-60系統主要技術指標如表1-1。

表1-1 HZZDB-60系統主要技術指標

系統軟件

全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形；自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等；能對局放信號波形展開分析；自動顯示介損測試數值；自動生成局放定位圖并生成統計報表；自動生成局放統計圖譜。軟件主要功能如表1-2。

表1-2 HZZDB-60系統軟件主要功能

系統構成

HZZDB-60阻尼振蕩波狀態檢測系統包括一體化阻尼振蕩波單元、測控主機、外部安全控制單元、標準放電脈沖校準器以及配套的附件，詳見圖4-1。

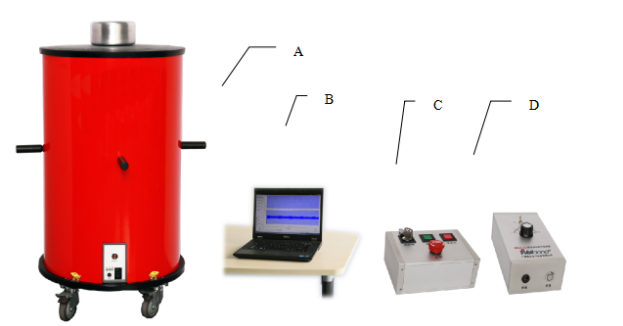

圖4-1 HZZDB-60系統構成

A、一體化阻尼振蕩波單元 B、測控主機 C、外部安全控制單元 D、標準放電脈沖校準器

一體化阻尼振蕩波單元

HZZDB-60一體化阻尼振蕩波單元構成如下：

u 高壓恒流蓄能裝置及控制單元；

u 高壓無局放振蕩電感；

u 局放耦合/分壓器；

u 高壓固態開關；

u 連接面板。

測控主機

測控主機協調整個系統的運行，通過無線網絡控制高壓恒流源升壓蓄能，控制高壓固態開關閉合并采集、存儲和分析分壓器/耦合器采集的阻尼振蕩波信號和局放信號。測控主機運行的測試系統軟件界面如圖4-2。

圖4-2 測控主機測試系統軟件界面

外部安全控制單元

HZZDB-60連接試品進行試驗時，必須連接外部安全控制單元，相關描述詳見3.4。

標準放電脈沖校準器

HZCAL-100標準放電脈沖校準器內置鋰電池，充電和開關/指示燈面板如圖4-3所示：

A、 充電：校準器內置鋰電池，可通過隨機配置的9V電源適配器進行充電，充電時開關/指示燈閃亮，電池充滿后，開關/指示燈常亮；

B、 開關/指示燈：正常使用時，輕觸開關，打開校準器電源，指示燈亮，使用完畢后，輕觸開關，關閉校準器電源，指示燈滅。

圖4-3 HZCAL-100標準放電脈沖校準器充電和開關/指示燈面板

A、電池充電接口（9V適配器）  B、電源開關/指示燈

HZCAL-100標準放電脈沖校準器提供20pC～100nC共十二檔標準放電脈沖，量程調節面板如圖4-4所示。使用時，首先通過量程選擇開關選擇pC或nC量程，然后通過檔位選擇旋鈕選擇相應的檔位。當量程選擇開關處于“pC”位置時，檔位選擇讀數為內圈（黑色）刻度，單位為pC；當量程選擇開關處于“nC”位置時，檔位選擇讀數為外圈（紅色）刻度，單位為nC。

圖4-4 HZCAL-100標準放電脈沖校準器面板

A、量程選擇開關  B、檔位選擇旋鈕

配套附件

HZZDB-60配套附件如表4-1，現場試驗時必須使用系統原配高壓連線、電源線和接地線進行連接，如線纜有缺損，需聯系廠家維修。

表4-1 HZZDB-60配套附件
