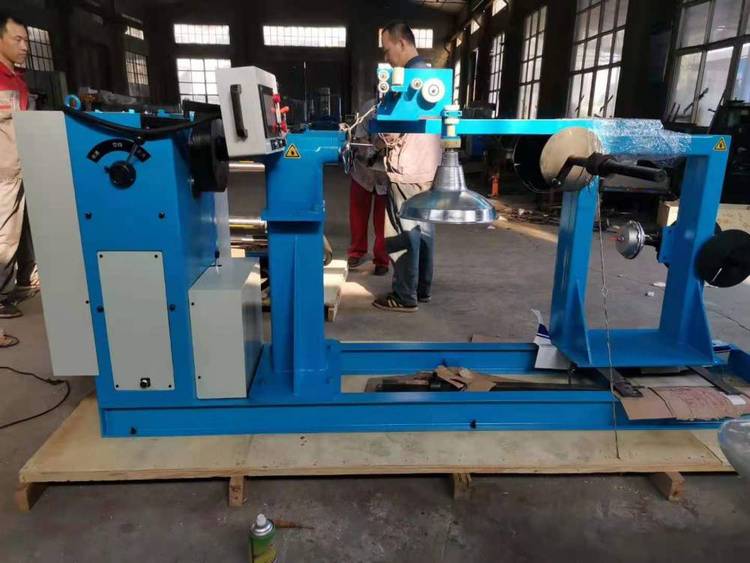

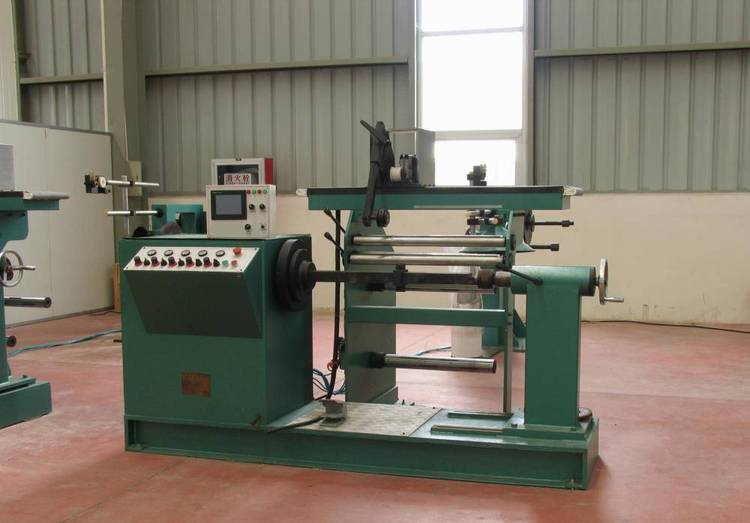

? ? ? ? ?自動排線繞線機 （承重1T噸）

一、產品組成及結構特點

???該設備有主機箱導軌、后尾座及自動排線裝置、PLC控制及伺服電機系統及觸摸屏人機界面組成。

結構特點如下：

1、該繞線機機械傳動部分設在床頭箱內，傳動部分裝在床頭箱的操作側。

2、該繞線機采用變頻器來實現無級調速，啟動平穩、?力矩恒定。調整變速旋鈕可從0-50赫茲無極變速，；設定圈數，自動停車。

3、該機配有自動剎車裝置，防止繞線停止時倒車。

4、按鈕站集中控制，由腳踏開關或按鍵控制主軸的啟停。

5、該設備具有自動化程度高、功能 動力強勁等特點，為線圈繞制的軸向緊密度和幅向緊實度提供 。

二、技術參數

1、繞線機主軸中心高------------------------------------850mm

2、繞線機花盤直徑--------------------------------------200mm

3、繞線機尾座調整范圍-----------------------------100～500mm

4、繞線機主軸轉矩---------------------------------1000N.M

5、電動機額定功率-----------------------------------------4kw

額定轉速-----------------------------------1400轉/分

6、轉速范圍---------------------------------0～60r/min變頻調速

7、繞線機承重---------------------------------------1000Kg

8、導線規格???-------------?--------?紙包線： Φ8mm—Φ13mm

9、適用工件范圍???----------------------外徑(o.d.)?? ≤1400mm???

10、調節線徑 小間距-----------------------------------0.02mm

11、排線寬度????------------?-----------------------500mm

三、功能特點：
?1、本機采用硬面料齒輪機械變速系統， ，噪音低等特點。
?2、?電機具有制動功能，靈敏可靠。
3、?電氣上采用變頻調速，由變頻器控制制動，故起動、制動斜率可予置，使之適用繞線的狀態。
4、變頻調速 ，調速準確、穩定。??
5、?具有自動排線功能。
?6、采用伺服電機及PLC控制糸統，高清晰觸摸式操作屏實行顯示和人機對話，采用進口滾珠絲桿傳動及直線導道軌滿足排線
7、?設置 線路，使自動排線與繞線同步協調。
8、?排線裝置上設有張力放線功能，漲力可調，以滿足不問線規要求。另設有氣動壓緊裝置，以適應工件需要。
?9、?繞線前可按不同線規,方便的設定自動排線節距。在繞線過程中，對可能出現的誤差可手動加以微調，確保線圈緊密。???
10、臺式控制箱置于機箱上方使用方便、顯示明了。??
