| 產品參數 |
| 品牌 | 豫紫東防爆 |
| 是否支持加工定制 | 是 |
| 是否進口 | 否 |
| 測量對象 | 環境溫度 |
| 測量范圍 | -50900N |
| 測量精度 | 0.1 |
| 電源 | 24V |
| 分辨率 | 0.01mm |
| 工作溫度 | -20-55 |
| 功率 | 0.0028W |
| 規格 | 10mm |
| 連續工作時間 | 1000000天 |
| 適用范圍 | 爆炸性環境 |
| 重量 | 2.1kg |
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 |
| 類型 | 兩線制帶HART協議 | |
概述
WTZd-28a型防爆環境溫度檢測儀是一款擁有多項知識產權的新型防爆數字測溫表，該儀表采用防爆金屬外殼，設計美觀，結構緊湊；大視窗、觀察方便，讀數清晰；進口芯片、測量靈敏、精度高，性能穩定，可靠性好。是一款理想的機電一體化溫度在線環境溫度檢測儀表。WTZd-28a型防爆環境溫度檢測儀按照GB3836.1-2021《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2021《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的防爆標準設計制造的防爆型產品，專一用于除煤礦外的其它爆炸性氣體環境場合，可對爆炸性環境、機械、工業設備、倉庫、冷庫、實驗室、以及管道或容器介質進行溫度在線測量，既可現場顯示又可遠傳pt100,4~20Ma,4~20Ma Hart或RS485(MODBUS)信號與控制室PLC或上位計算機機連接，從而進行有效控制及信息存儲，既減輕勞動強度又提高了勞動效率；既減少了意外事故發生又增強了安全性。廣泛應用于石油、化工、醫藥、船舶、煉鋼、軍工等易燃易爆場所。
二、WTZd-28a型防爆環境溫度檢測儀產品特點
a. 測量精度高、性能穩定、電氣隔離抗干擾、防浪涌、防雷擊、防反接、背光顯示、觀察方便、讀數清晰、無視差、測溫靈敏、抗震性強、功耗低；
b. 現場顯示、輸出pt100,4~20Ma,4~20Ma Hart或RS485信號，實現數據采集上傳可與控制室PLC或上位計算機連接，進行有效控制及信息存儲；
C、防爆；
d、安裝/接線/使用/簡單方便；
f、兩線制輸出
三、WTZd-28a型防爆環境溫度檢測儀技術指標
1、測量范圍 (環境溫度檢測專用,具體需要什么溫度段,訂貨時標明.)
a: -40~60℃
b: -30~70℃
c: -20~80℃
d: -10~90℃
e: 0~100℃
2、分辨率0.01℃.
3、精度等級：0.1級、0.2級、0.5級可選（訂貨時標明）。
4、額定電壓：24VDC默認（12VDC～24VDC寬電壓輸入，需訂貨時說明。）
5、功耗：≤1W。
6、激勵電流；211uA
7、負載：≤500Ω
8、溫度系數：≤25ppm/℃ F.S
9、輸出限流：20.8mA
10、傳感器：各型熱電阻、熱電偶（默認：PT100 ,其它訂貨時標明）
11、存儲溫度：-40~120℃
12、重量：1.5Kg。
13、安裝方式：掛裝（如圖一）
14、安裝尺寸：82mmX82mm(如圖一)
15、防爆電氣接口:M20X1.5（默認）、M22X1.5、M27X2、G1/2、G3/4（可選，若有另外要求請說明）
16、軟尾與測量探頭間軟尾長度1500mm（默認），若長度需要加長訂貨時請標注說明。
17、測量探頭插深長度：20mm～2000mm(若長度需要加長訂貨時請標注說明)
18、測量探頭直徑：￠6mm～￠20mm(若直徑需要加粗訂貨時請標注說明)
19、測量探頭材質：紫銅或304不銹鋼(默認：紫銅，若有其他要求訂貨時請標注說明)
20、測量探頭固定螺母：M6X1、M8X0.75、M10X1、M12X1、M16X1.5、M18X1.5、M20X1.5、M22X1.5、M27X2、G1/4、G1/2、G3/4可選(若有其他要求訂貨時請標注說明)；
21、測量探頭材質：304不銹鋼(若有其他要求訂貨時請標注說明)；
22、顯示方式：LCD夜光連續顯示。
23、輸出方式：pt100；4~20Ma；4~20Ma HART; RS485（MODBUS）（只可選其一，訂貨時說明。）
24、防腐：WF1
25、防護等級：IP65、IP55、IP54
26、防爆等級：ExdbⅡCT4~CT6 Gb
27、適用場所：含有ⅡA、ⅡB、ⅡC級T4~T6組爆炸性氣體混合物1區、2區場所。
28、環境溫度：-20～ 55℃
29、環境濕度：≤70RH
30、外觀尺寸：210mmX135mmX60mm

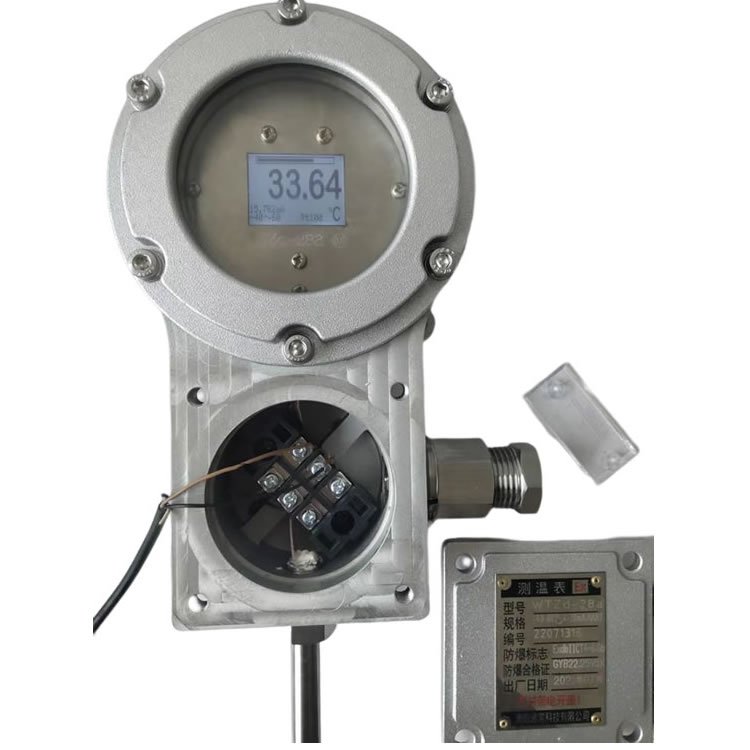

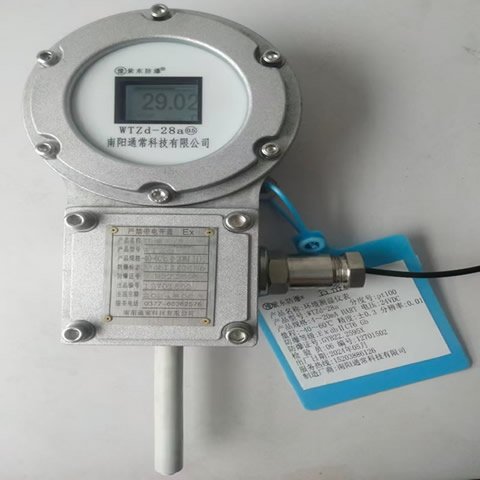

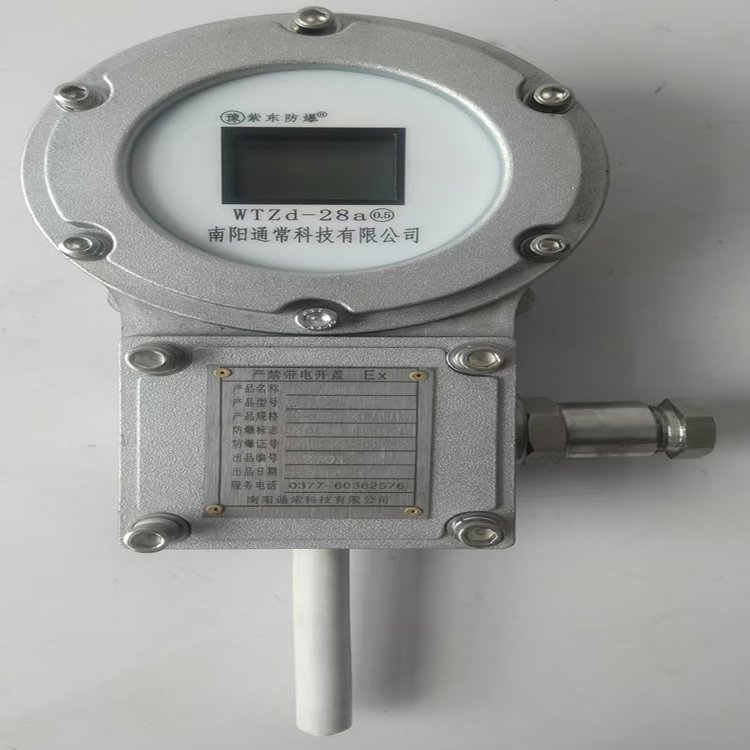

四、WTZd-28a型測溫表產品外觀
圖三）
六、WTZd-28a型測溫表使用須知與質保
1、儀表在安裝使用過程中，應遵守《中華人民共和國危險場所電器安裝規程》的有關規定。
2、安裝儀表時應檢查儀表名牌的防爆標志是否與安裝環境相符。
3、連接導線應選擇銅質屏蔽電纜，其截面積不小于0.2平方毫米。
4、打開儀表接線盒，用板手?jǐn)Q開電纜引入裝置的壓緊螺母，將電纜線與接線盒中的接線柱（或接線端子）牢固相連接，然后裝上接線盒，并擰固四角的螺絲。
5、儀表接線盒內接地端子與儀表外殼接地螺絲均需用接地導線可靠接地。
6、安裝時，信號傳輸線應相隔不大于300mm的距離用扎頭固定起來。信號傳輸線過長時，可挽在合適的位置，切勿亂拋，并遠離發熱設備。
7、在確定接線、安裝、接地、供電電壓無誤的情況下方可接通電源。
8、儀表每次開機后，內微電腦程序需對環境溫度自行整定20~30分鐘后，方可正常檢測。
9、儀表使用后，每年校驗一次，有條件的可自己驗，也可返回廠家校驗。
10、安裝尺寸圖見上圖一。
11、引入裝置里密封圈老化變質時，應及時更換。
12、用戶所用電纜最小外徑為ф8.
13、質保期：12月
七、存儲要求
存儲環境須潔凈，溫度要求在-40℃~120℃之間。
