| 產品參數 |
| 是否支持加工定制 | 是 |
| 是否進口 | 否 |
| 型號 | SND940R46U12.1W2 |
| 品牌 | AKP | |
一、公司信息

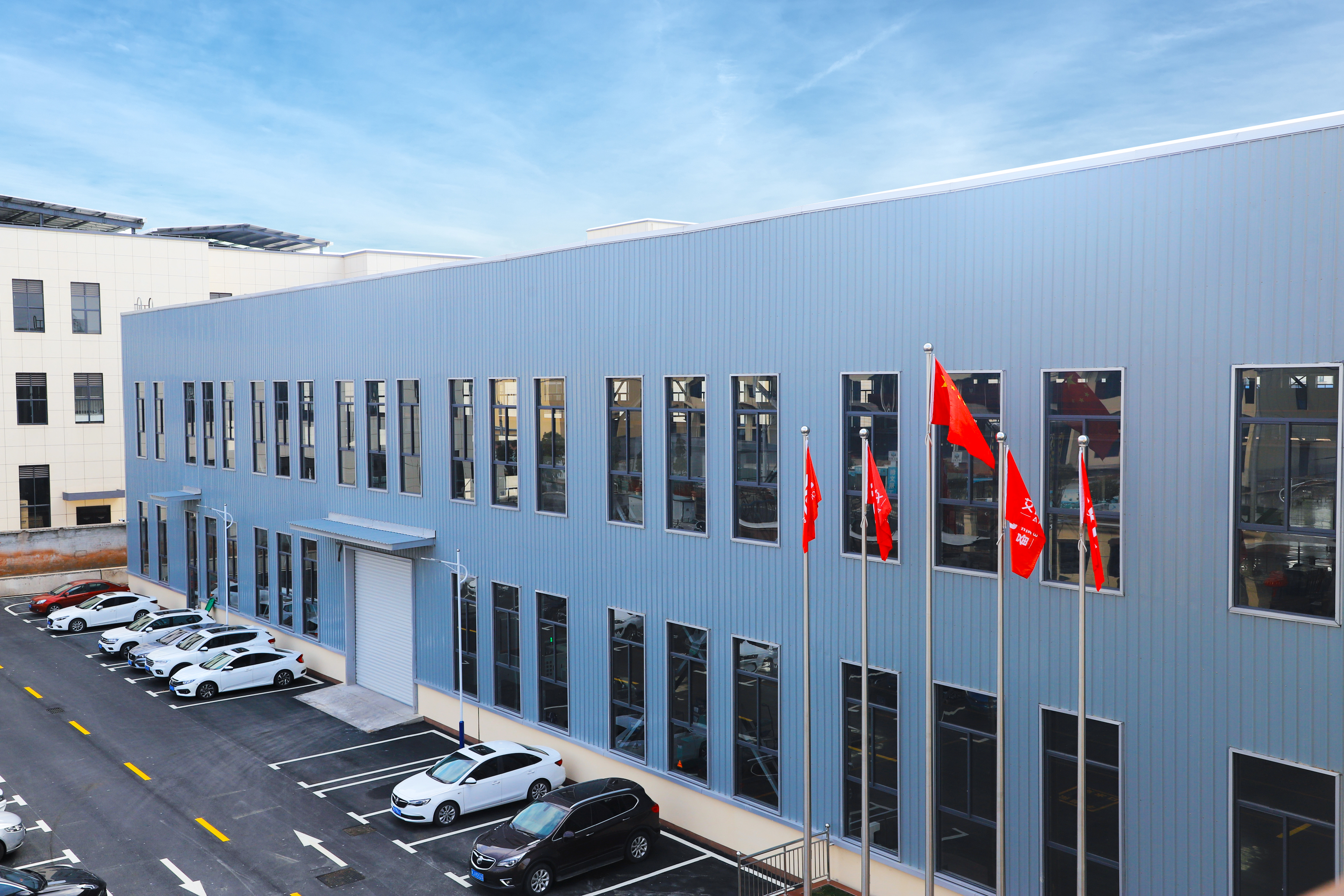

黃山艾科裝備科技有限公司座落于安徽省黃山市，創建于2012年，專業從事螺桿泵、高壓機床泵以及機床主軸中心出水系統等。是一家集研發、設計、生產、銷售為一體的企業。公司建有標準化廠房15000多平方米，注冊資本2000萬元。黃山艾科裝備科技有限公司有研發技術團隊，生產設備，標準化生產線，可滿足各行業螺桿泵用戶的不同需求。公司擁有申請授權40余項，通過三體系、歐盟CE認證，產品技術，性能，型號豐富，可與國外品牌產品。同時我們配備服務團隊，為客戶提供高水準的售前、售中、售后服務，免除您的。
二、主營產品
黃山艾科裝備科技有限公司多年來始終處于螺桿泵制造領域的，我們的***產品有：sn系列三螺桿泵（snh臥式三螺桿泵、snf法蘭式三螺桿泵、sns立式三螺桿泵）、sm點火供油泵、gr系列單螺桿泵、3g潤滑油泵、3gr三螺桿泵、3gbw保溫潤滑三螺桿泵、spf燃油供油泵、a3m***火供油泵、ace燃油循環泵、acg齒輪箱潤滑油泵、acf潤滑油泵等
高壓機床冷卻泵系列：emtec/mts系列機床冷卻泵（a3mt-a/c/f/g機床冷卻泵）bfs系列機床冷卻泵（a3mt-b機床冷卻泵）kts系列機床冷卻泵(a3mt-d機床冷卻泵)
三、選型步驟及注意事項
1、首先要準確了解泵的實際工作參數，如壓力、流量、介質的工作溫度及介質在工作溫度下的粘度、介質有無潤滑性、腐蝕性等；
2、根據介質在工作溫度下的粘度初步選擇泵的轉速，一般粘度小于300mm2/s，選擇n=1450r/min比較適合，當粘度大于300mm2/s，請慎重考慮泵的必需汽蝕余量，以免泵產生振動；
3、從泵的性能表上，按所需流量、壓力等參數初步選擇泵的規格；
4、從泵的必需汽蝕表上，根據泵的規格、轉速、粘度查出泵的必需汽蝕余量
NPSHr值；
5、如果泵的必需汽蝕余量NPSHr值小于管道裝置的汽蝕余量NPSHa值，那么泵選型正確；如果泵的必需汽蝕余量NPSHr值大于管道裝置的汽蝕余量NPSHa值，則要選擇大一檔的泵或是降低轉速，并重新校合NPSHr值。
NPSHr ≤ NPSHa K（一般情況安全裕度 K取0.3—0.5m）
6、選定泵的規格后，在對應的粘度下，從表中查出此規格泵在工作壓力下△P下的流量與軸功率N1，選配電機功率N2，N2 ≥K·N1。
N1（Kw） ≤5 5＜N1≤10 10＜N1≤50 ＞50
K 1.25 1.2 1.15 1.1
7、用戶選定泵后，根據泵的規格與電機的機組配套尺寸進行基礎施工設計，進出口管道必須與泵的進出口相匹配。
8、如果您需要，我們技術部可替您選型，您須提供以下數據
泵的工作流量 Q
介質工作溫度 T
泵的進口壓力（或真空度） P1
泵的出口壓力 P2
工作溫度下介質的粘度 v
介質的特性
配套要求
四、代號說明
HSND H 440 — 46 W1 R ZY
系列代碼 安裝形式 規格代碼 密封形式 加熱要求 進出口方向
安裝形式：H表示為臥式安裝 F表示為支架式安裝
密封形式：N表示為軸承內置、機械密封（可省略）
W1表示為軸承外置、機械密封
加熱要求：無符號表示無需加熱，R表示加熱
進出口方向（在驅動端看）：無符號（基型）表示后進上出，
HY表示后進右出（限支架式），
HZ表示后進左出（限支架式）
S表示上進上出，SY表示上進右出（限支架式）
SZ表示上進左出（限支架式）
Z表示左進上出，ZY表示左進右出（限支架式）
ZZ表示左進左出（限支架式）
Y表示右進上出，YY表示右進右出（限支架式）
YZ表示右進左出（限支架式）
五、結構特點
1、HSND系列三螺桿泵由特殊形狀螺旋型面構成，是一種先進的容積泵。工作時，主動螺桿在原動機的帶動下轉動，其運動的密封腔室把液體由進口吸入并沿軸向連續無脈動的輸送到出口。在整個輸送過程中，由于密封腔的體積沒有發生變化，對所輸送的介質不壓縮，因此該泵運行平穩，噪音低、振動小，流量也穩定；
2、主、從動螺桿采用軸向低壓平衡。主、從動螺桿在運轉中處于受拉狀態，因而螺桿不易變形；從動螺桿由液壓力驅動旋轉，主、從動螺桿間無接觸，因此螺桿無磨損；
3、泵體為雙層結構，夾層可以通加熱介質對泵內介質進行加熱保溫；
4、泵進出口方向可根據用戶要求進行變換，有后進上出（基型）、上進上出、左進上出、右進上出等等（詳見代號說明），便于用戶現場配管。
5、產品結構簡單，機械效率高，維修方便，自吸能力強，使用壽命長；
六、型號規格(說明:HSND為臥式安裝,HSNDF為法蘭支架式安裝)
HSND40-38 HSND40-46 HSND40-54 HSND80-36
HSND80-42 HSND80-46 HSND80-54
HSND120-42 HSND120-46 HSND120-54 HSND210-40
HSND210-46 HSND210-54 HSND280-43
HSND280-46 HSND280-54 HSND440-40 HSND440-46
HSND440-52 HSND660-40 HSND660-44
HSND660-46 HSND660-51 HSND940-42 HSND940-46
HSND940-50 HSND1300-38 HSND1300-42
HSND1300-46 HSND1700-42 HSND1700-46 HSND2200-42
HSND2200-46 HSND2900-40 HSND2900-46
HSNDF40-38 HSNDF40-46 HSNDF40-54 HSNDF80-36
HSNDF80-42 HSNDF80-46 HSNDF80-54
HSNDF120-42 HSNDF120-46 HSNDF120-54 HSNDF210-40
HSNDF210-46 HSNDF210-54 HSNDF280-43
HSNDF280-46 HSNDF280-54 HSNDF440-40 HSNDF440-46
HSNDF440-52 HSNDF660-40 HSNDF660-44
HSNDF660-46 HSNDF660-51 HSNDF940-42 HSNDF940-46
HSNDF940-50 HSNDF1300-38 HSNDF1300-42
HSNDF1300-46 HSNDF1700-42 HSNDF1700-46 HSNDF2200-42
HSNDF2200-46 HSNDF2900-40 HSNDF2900-46
七、應用舉例
1、 適用于裝有動靜*承的水輪機、磨機、軋鋼機、電機等大型設備的稀油潤滑系統中，其工作介質為
N22-N220的各種工業潤滑油。
2、 廣泛用于汽輪機、壓縮機、發電機、風機、泵各種旋轉設備，向這類設備的軸承、齒輪、聯軸器等提供潔凈而符合要求的潤滑和調節用油。
3、 本產品適用于稀油循環潤滑系統中，作為液壓循環泵使用，其工作介質為機械油、潤滑油、液壓油、軋鋼機油。黏度為N22-N460。
4、 適用于鼓風機、高壓電機、水輪機供油裝置、電液調節系統等的液壓潤滑設備，液壓站，稀油站，液壓設備等
