線圈加工設備生產地濟南，知途機械可定做各類型線圈繞線機

?

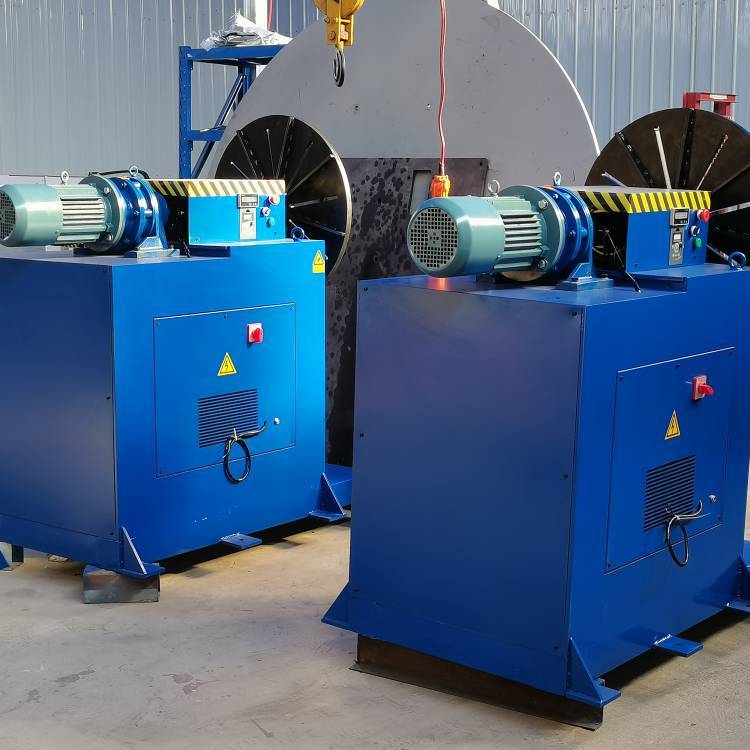

????????????????變壓器臥式繞線機

一、產品組成及特點

???該設備有主機箱、導軌、后尾座及電氣控制組成。

結構特點如下：

1、該繞線機機械傳動部分設在床頭箱內，傳動部分裝在床頭箱的操作側。通過變頻器控制電機轉速，有皮帶輪、三角帶傳送給變速箱，使其速度降低，扭力提升到使用標準。

2、該繞線機采用變頻器來實現無級調速，啟動平穩、?力矩恒定。調整方便及設定圈數，自動停車。

3、該機配有自動剎車裝置，防止繞線停止時倒車。

4、該機可預設線圈匝數，自動控制正反轉；計數系統是由人機界面（觸摸屏）、PLC、編碼器組成，通過觸摸屏可方便設定繞線參數。

5、按鈕站集中控制，由腳踏開關或按鍵控制主軸的啟停。

二、技術參數

三、主要配件

四、產品結構

1、花盤起著固定繞線模，傳遞扭矩的作用。

2、主機箱由箱體、傳動系統、變速箱、電機等組成。有級變速和變頻電機的無級調速組成了主機的聯合調速系統，使整個設備啟動過程平穩，制動可靠。電機扭矩經主軸箱減速放大，提供繞線扭矩。

3、導軌及尾座部分

尾座與主機箱為分體式，主要由尾架、活 導軌等組成。尾架可通過手動在底座的導軌上軸向移動，以滿足不同長度線模需要。通過旋轉手輪可使活 伸出或 退回，方便上下移模，提高強度。鎖緊手柄可鎖住 托輥，頂緊繞線模具，支撐其重量。

4、電控系統

電控系統由電控柜、變頻器、觸摸屏，PLC、編碼器、腳踏開關及其他電器等組成。主軸的轉速由變頻器控制，主軸轉速，圈數、均可顯示。計數器可正反計數，并具有斷電記憶和設定匝數后自動停車功能，用腳踏開關操作整個繞線過程。
