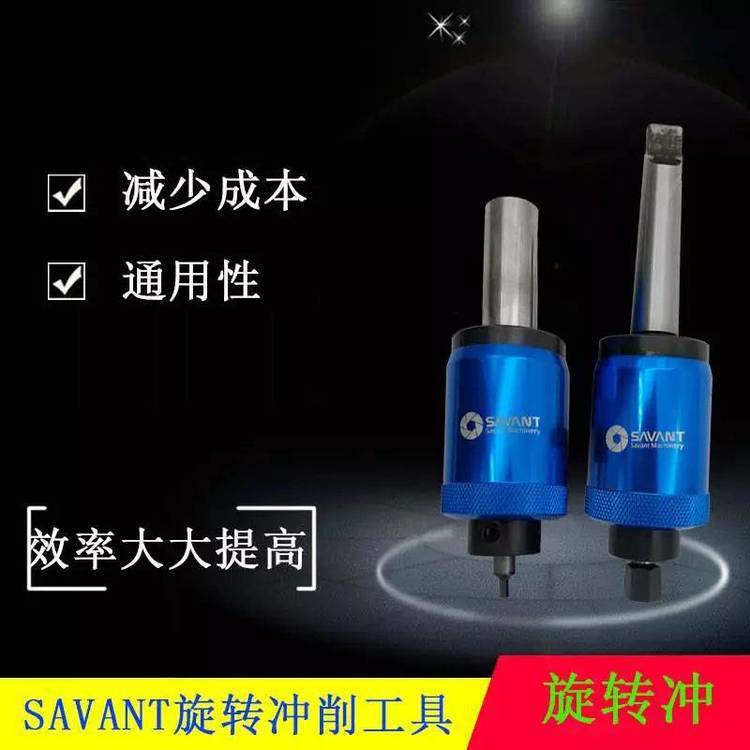

SAVANT旋轉沖削工具

您身邊的內六角加工

旋轉沖削工具，是一種操作簡單的異形孔加工刀具，適用一般車床、CNC自動車床、加工中心、鉆床等設備，可加工盲孔、通孔、有規則或不規則的多邊形，除了加工標準的六角、正方孔，也可定制星形、花鍵等其它特殊形狀，只需更換刀頭即可。

內六角、內四方、內花鍵可以車/鉆出來。

以下為加工實例工件圖：（六角）

（內齒型）

產品性能及特點：

1.無須制作沖頭、電極等工裝、減少輔助

2.車工一道加工、減少工序與加工時間

3.質量穩定、效率大大提高、通用性強。

4.使用該工具，可根據用戶的需要能方便地加工出內四方、內六方等多邊形內孔，只需要幾秒鐘完成。

5.適用于硬度為加工工件硬度HRC30°以下各類材料零件的加工

旋轉沖主體型號示意：SV-ROP-08-MTA2為莫式二號接柄主體（所有模式柄）

SV-ROP-08-ZB20 為直柄20接柄主體（所有直柄）

旋轉沖刀具主體尺寸圖：

旋轉沖削刀頭（六角）

轉速：300-2000r/min 進給量：0.02-0.1mm/r （根據不同材料參數做相應調整）

旋轉沖削刀頭（四方）

轉速：300-2000r/min 進給量：0.02-0.1mm/r （根據不同材料參數做相應調整）

※其他內外多邊形及內外花鍵可接受定制※

使用方法

（一）注意事項

1.選擇合適的工具，將工具裝夾在設備的尾座或主軸上。

2.為 加工精度，必須使工具同工件軸心中心吻合。

3.本工具工作時間可以是工具旋轉，也可以是零件旋轉，主軸右轉。

4.為提高工具使用壽命，工作時請用冷卻液或切削油冷卻。

（二）沖削前孔加工尺寸

1.鉆孔直徑D≥刀刃對邊（或內切圓）尺寸。

2.孔口倒角90度，且倒角孔口直徑大于刀刃對邊。起導向作用。

3.鉆孔深度H2≥1.5×沖削有效深度（H）。

（三） 工作參數

1.轉速：300-2000轉分，旋轉沖削刀具的原理允許高速使用，但在高速使用時應該注意（如加工中心），工具同工件剛接觸時使用較慢轉速或靜止?fàn)顟B(tài)下使沖頭慢慢接觸工件，直到?jīng)_頭同工件進入工作狀態時增加轉速。

2.進給量：0.02-0.1mm/轉，鋁銅件進給量可適當加大2-3倍。

3.沖削深度：≤1.5×刀刃對邊寬。

產品細節圖：
