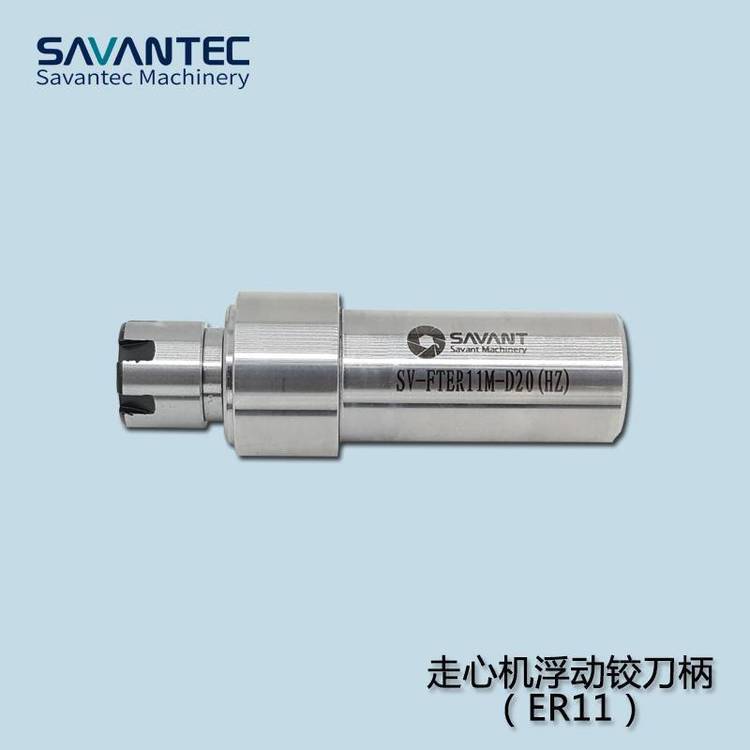

走心機浮動夾頭 浮動鉸刀柄 提高鉸孔精度校正圓心

走心機z用浮動夾頭

自動回中心

可調浮動力度

“浮動鉸刀柄”可實現自動定心，提升被加工孔的質量和精度。“浮動鉸刀柄”的使用能減小累計誤差，使鉸刀中心在整個鉸削加工過程中與被加工孔中心一致，使加工過程平穩，從而提高鉸孔加工精度、延長鉸刀壽命。同時節約校準、換刀等工時，提高了生產效率，節約了成本。

一、 傳統鉸孔工藝，機床主軸與鉸刀屬剛性連接，累積誤差大。鉸刀切削刃與主軸的同軸度誤差不可避免，加工過程中在主軸旋轉離心力作用下，會產生諸多不良后果：

1， 鉸刀切削刃實際旋轉軌跡大于鉸刀直徑，且無法控制，因此被加工的孔實際尺寸偏大且無規律。

2， 隨著進刀，鉸刀逐漸深入孔內，鉸刀與主軸的同軸度誤差、旋轉離心力被工件孔徑s縛，自由度成正比例減小，因而被鉸的孔徑逐漸縮小。形成俗稱的“喇叭口”。

3， 在同軸度誤差與旋轉離心力共同作用下，鉸刀相當于車刀、鏜刀等點位接觸切削刀具，只有凸出在旋轉軌跡圓上的少數刀刃參與切削作業，其余刀刃則切削不到孔壁。這時產生震動，使鉸刀的壽命周期相應縮短。

4， 由于剛性連接的累積誤差、旋轉離心力、部分刀刃切削產生的震動等諸多不良因素共同作用，因此被鉸孔徑尺寸精度、形位公差與粗糙度均達不到效果。

二、 使用“浮動鉸刀柄”的鉸孔工藝，“浮動鉸刀柄”內部的結構可實現連續的軸向偏轉和徑向平移，使被夾持鉸刀中心能圍繞機床主軸中心，在其垂直平面內 360 度輕松浮動。彌補了鉸刀中心與被加工孔中心的偏差、使鉸刀中心在整個鉸削加工過程與被加工孔中心保持一致：

1、能使所夾持鉸刀自動找正被加工孔的中心，自動調節主軸、提升鉸刀中心線與被加工孔的中心線平行。

2、 走心機主軸通過浮動鉸刀柄，將力矩柔性地傳遞給旋轉的鉸刀：

a、 鉸刀在整個鉸孔加工過程中柔性、平穩、均勻地完成鉸削任務，使被鉸孔徑圓度、圓柱度，粗糙度提高；

b、 加工較深孔時，在鉸刀不磨損的狀況下連續鉸削，所有被加工孔的圓度、圓柱度、粗糙度達到珩磨、研磨的水平。免去了珩磨工序、提高了生產效率，減少了固定資產投入。

適用機床

走心機、車床、銑床、加工中心、鉆床、專機等。

浮動鉸刀柄浮動范圍

1. 浮動刀柄采用定位彈簧支撐，不受力狀態下，前端夾持鉸刀的中心軸與機床主軸重合。前端軸工作時與工件孔主軸重合，并在限定的浮動空間內360度自由擺，補償主軸跳動誤差或工件孔加工、裝夾、定位誤差造成的徑向偏擺，以獲得準確的加工結果。加工過程結束后，刀具前端軸在彈簧平衡力的作用下，回到中心位置，實現自動回中心功能。

2. 刀具無需任何手工調節，刀柄內部的結構設計可實現鉸刀軸心線在軸向1mm的范圍內自由浮動，自動補償預加工孔中心與機床主軸之前存在的角度偏差。

刀具簡圖
