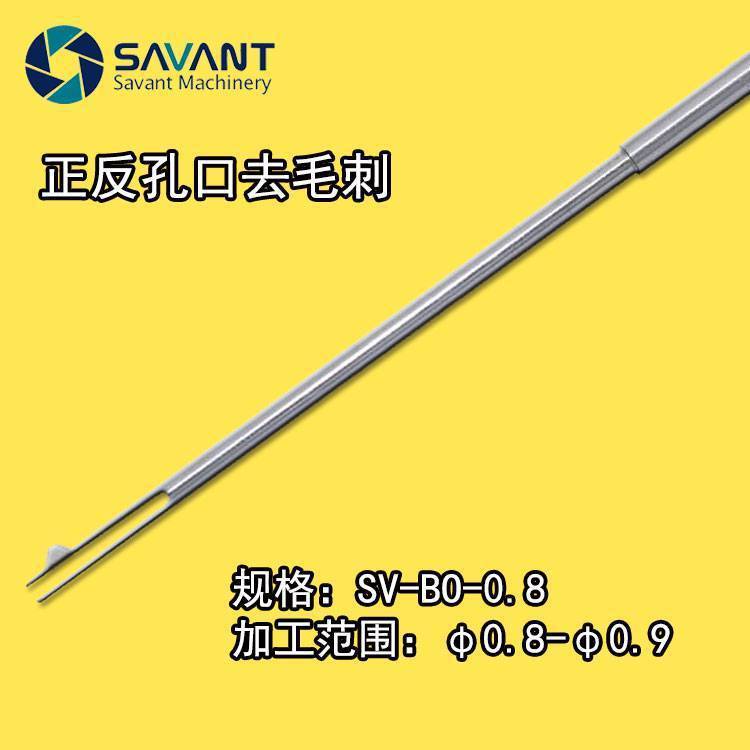

SAVANT賽萬特 孔口去毛刺倒角刀 反倒角刀 鑷子狀正反去毛刺刀具BO-0.8

---------------------------------------------------------------------------------

? ?SAVANT一次過孔、雙面倒角工具(內外孔去毛刺倒角刀具)是一款為批量加工環境而設計的去毛刺倒角刀具，一體式旋轉體刀具設計，使其可以一次加工多面倒角和毛刺，在解決孔內端無法倒角的難題的同時將加工產生的碎屑更加方便的排出，不會造成因工具堵塞而延誤工期的情況。便捷的維護方式使刀具無需卸載即可進行研磨。

整體式孔口去毛刺倒角刀

SV-BO刀具是一款單次工序中完成平面或曲面上孔口正反面毛刺刀具

其簡單的設計原理使得無需翻轉工件或主軸停轉即可完成正反孔口的毛刺加工工作。

其主要用在大批量零件生產中的CNC機床上。當然也可用于手工和臺鉆搖臂鉆的去毛刺使用。

刀具特點

刀具依靠材料的塑性變形完成過孔

上下刃口中間過渡圓滑，刀具過孔不會刮傷孔壁（粗糙度Ra0.8以下會有輕微痕跡）。

M42高速鋼熱處理硬度63HRC左右。

刀具描述

SV-BO正反去毛刺倒角刀分為3類，不等柄單刃-主要針對0.8mm至2.8mm的小孔，等柄單刃-主要針對2.8mm至5.56mm的孔，等柄雙刃-主要針對5.56mm至10.31mm的孔。

去毛刺刀-不等柄單刃

結構簡圖

規格表

進給F=0.05-0.2mm/rpm

倒角過程

刀具使用步驟

1.快速將刀具移動至工件孔口上方，可以參考刀桿端面離孔口距離A
2.以工進的方式向前加工至刀桿端部離開孔口距離為B的位置（確保刀刃已全部收入刀體）
3.快速過孔至刀桿端部到孔背面距離等于C,使刀片能全部伸出
4.反向工進去加工背面毛刺，直至進給到刀桿端面離開孔背面距離為D的位置，隨后刀具可快速移出孔內

可加工斜率

? ?SV-BO正反孔口去毛刺刀具對孔徑比有要求，孔徑比（d：D）約為0.5。其相當于基孔所在的斜面的角度在18°以內。

? ?如果基孔和主孔的孔徑比（d:D）大于0.5，表示其斜度大于18°，我們只能修改刀刃主偏角和后角來實現（需要測試能否滿足客戶要求）d:D≤0.5

? ?當加工如圖貫穿孔的時候，主軸轉速需要降低，進給保持不變。

----------------------------------------------------------------------------------

去毛刺倒角過程中產生的問題解決
