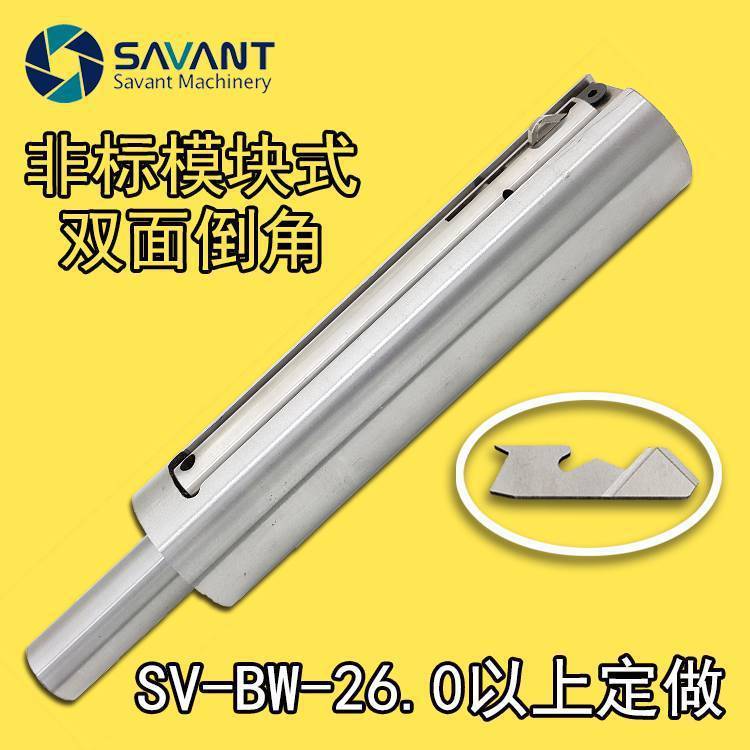

SAVANT賽萬特 非標模塊式去毛刺倒角刀

規格：SV-BW-28.0

加工范圍φ28.0-φ30.0

--------------------------------------------------------------------------------

? SV-BW系列正反去毛刺倒角刀具只需一個機加工過程即可完成孔口正反面去毛刺倒角，而無需改變主軸的轉向。主軸的正向旋轉配合刀具的正向工進來實現正向倒角的加工，倒角達到預設尺寸，刀片會全部收入刀桿內，隨后快進穿過工件，一個加工周期便完成。通過孔的后側，其內部的工作機構會使SV-BW刀片回到初始位置，反向的直線進給加工出合適的后向倒角

刀具說明

? ?SV-BW系列刀具是我司為滿足現在的生產要求，提供了一個簡單的解決方案。SV-BW刀具技術使得前后向去毛制加工簡單,能夠通過人工方便的更換刀片。整個SV-BW系統僅有5個簡單的部件組成，提高使用的穩定性。

? ?對通孔的去毛刺或倒角操作只需一個機加工過程即可完成，而無需改變主軸的轉向。主軸的正向旋轉配合刀具的正向工進來實現正向倒角的加工，倒角達到預設尺寸，刀片會全部收入刀桿內，隨后快進穿過工件，一個加工周期便完成。通過孔的后側，其內部的工作機構會使SV-BW刀片回到初始位置，反向的直線進給加工出合適的后向倒角。

? ?SV-BW刀具系統設計方案決定了該刀具是適用于穩定批量生產，而無需復雜的或耗時的預調過程。鉆孔的直徑?jīng)Q定了所需要的刀桿的尺寸，倒角的大小可通過尾部的調節螺絲和進給量來調整。

? ?很多客戶都會擔心刮傷內孔擴大內孔，其實這個是無需擔心的，為了提高生產效率刀具可一直旋轉入孔，內孔粗糙度不達到Ra1.6以下是看不出刮花內孔的，另外因?yàn)榍邢魅型鈧?cè)是圓弧設計，所以只會對內孔有輕微的擠壓并不會造成擴孔的現象。

刀具特點

刀片及刀體的結構設計考慮了刀具的剛性問題，使得刀體的其強度及整個系統的穩定性提高

刀片鼻端的表面設計使刀具過孔時不會對孔壁有擦傷。

簡單的結構設計使得刀具的維護簡單迅速。

SV-BW組合式刀具——用于孔徑大于25mm

SV-BW組合式刀具尺寸圖

SV-BW刀座尺寸

可加工斜率

? ?SV-BW正反孔口去毛刺刀具對孔徑比有要求，孔徑比（d：D）約為0.5。其相當于基孔所在的斜面的角度在18°以內。

? ?如果基孔和主孔的孔徑比（d:D）大于0.5，表示其斜度大于18°，我們只能修改刀片主偏角和后角來實現（需要測試能否滿足客戶要求）驗證標準刀片是否合適的公式：d:D≤0.5

? ?當加工如圖貫穿孔的時候，主軸轉速需要降低，進給保持不變。

---------------------------------------------------------------------------------------------------
