刀浮動夾頭(浮動刀柄、浮動鉸孔、浮動柄)浮動鉸刀柄

?

非標刀具可咨詢客服T/VX：18168867143

SAVANT賽萬特浮動鉸刀柄

? ?SAVANT浮動鉸刀柄內部的結構可實現連續的軸向偏轉和徑向平移，使被夾持鉸刀中心能圍繞機床主軸中心，在其垂直平面內360度浮動。彌補了鉸刀中心與被加工孔中心的偏差，使鉸刀中心在整個鉸削加工過程與被加工孔中心一致.該浮動鉸刀柄的使用能減小累計誤差、使加工過程更加平穩，從而提高鉸孔加工精度、延長鉸刀壽命。同時節約校準、換刀等工時。

為什么需要使用浮動鉸刀柄

? ? 機械加工中， 孔的需求在不斷增加，鉸刀的使用越來越常見。鉸刀制造商們也在不斷提高他們的鉸刀質量來滿足越來越高的孔加工要求。

? ? 盡管刀具的精度可以做到越來越高，但是鉸刀和孔的同心度問題一直存在。

? ? 其中一個重要的原因就是機床軸承因為摩擦產生熱量，從而導致機床同心度缺失。

分析

傳統鉸孔工藝，機床主軸與鉸刀屬剛性連接，累積誤差大。鉸刀切削刃與主軸的同軸度誤差不可避免，加工過程中在主軸旋轉離心力作用下，產生諸多不良后果：

l??鉸刀切削刃實際旋轉軌跡大于鉸刀直徑，且無法控制，因此被加工的孔實際尺寸偏大且無規律。

l??隨著進刀，鉸刀逐漸深入孔內，鉸刀與主軸的同軸度誤差、旋轉離心力被工件孔徑束縛，自由度成正比例減小，因而被鉸的孔徑逐漸縮小。形成俗稱的“喇叭口”。

l??在同軸度誤差與旋轉離心力共同作用下，鉸刀相當于車刀、鏜刀等點位接觸切削刀具，只有凸出在旋轉軌跡圓上的少數刀刃參與切削作業，其余刀刃則切削不到孔壁。這時產生震動，使鉸刀的壽命周期相應縮短。

l??由于剛性連接的累積誤差、旋轉離心力、部分刀刃切削產生的震動等諸多不良因素共同作用，因此被鉸孔徑尺寸精度、形位公差與粗糙度均達不到效果。

?

鉸孔加工時可能存大的偏差狀態

產品 （產品作用）

? ? 使用“浮動鉸刀柄”的鉸孔工藝，“浮動鉸刀柄”內部的結構可實現連續的軸向偏轉和徑向平移，使被夾持鉸刀中心能圍繞機床主軸中心，在其垂直平面內360度浮動。彌補了鉸刀中心與被加工孔中心的偏差、使鉸刀中心在整個鉸削加工過程與被加工孔中心一致：

l??能使所夾持鉸刀自動找正被加工孔的中心，自動調節主軸、鉸刀中心線與被加工孔的中心線平行。

l??機床主軸通過浮動鉸刀柄，將力矩柔性地傳遞給旋轉的鉸刀：

???鉸刀在整個鉸孔加工過程中柔性、平穩、均勻地完成鉸削任務，使被鉸孔徑圓度、圓柱度，粗糙度提高；

???主軸和被夾持鉸刀中心在設定的浮動范圍內與被加工件孔中心保持重合，鉸刀全部刀刃全程均勻，這使得鉸刀使用壽命可延長；

???加工較深孔時，在鉸刀不磨損的狀況下連續鉸削，所有被加工孔的圓度、圓柱度、粗糙度達到珩磨、達到了超 加工的水準，免去了珩磨工序、提高了生產效率，減少了固定資產投入。

???縮減了換刀、對刀等工時。

適用機床：

車床、銑床、加工中心、鉆床、專機等。

浮動鉸刀柄可調浮動范圍

浮動鉸刀柄使用方法：

1.????定心套筒旋緊時，徑向鎖緊，無浮動間隙。定心套筒盤面刻度每轉過一格，徑向浮動距離增加0.05mm，徑向間隙為1mm。

2.????刀柄內部的結構設計可實現鉸刀軸心線在軸向1°范圍內自由浮動，自動補償預加工孔中心與機床主軸之前存在的角度偏差。

擰緊調整螺母。然后慢慢往回旋轉。直到刀具軸心和預加工孔中心的不同軸誤差沒有。

擰緊調整螺母時，刀具軸心線無角度浮動。調節調整螺母，刀具軸心線可在軸向1°范圍內自由浮動，角度浮動的范圍隨徑向浮動范圍增加。

浮動鉸刀柄三包服務：

產品保質期高達到2年。

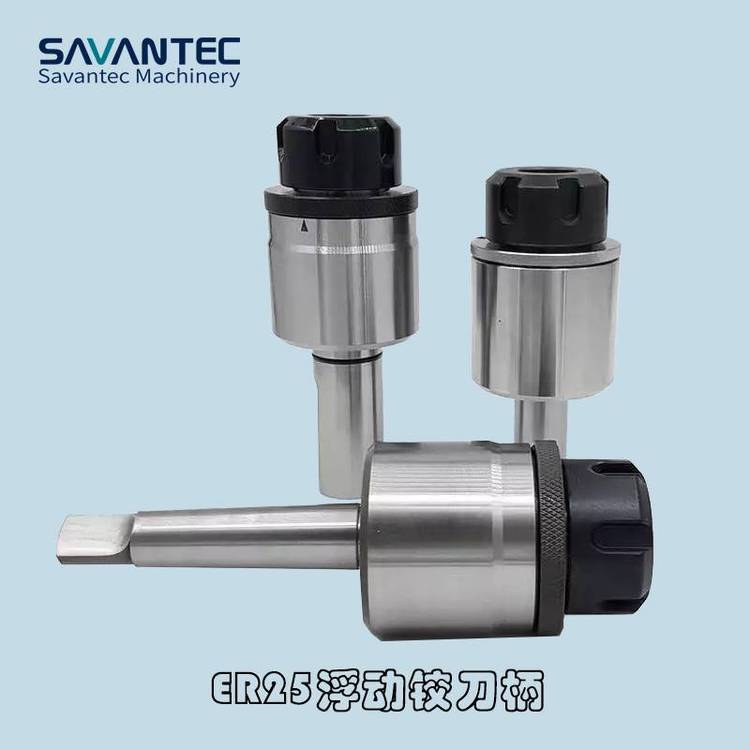

浮動鉸刀柄產品外形圖：
