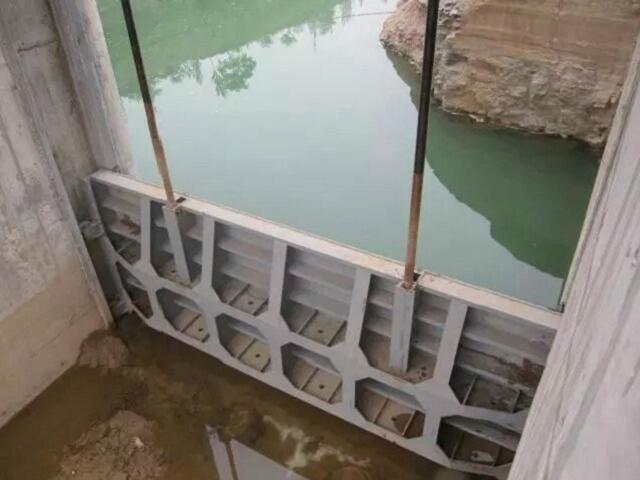

水利閘門BGM不銹鋼渦輪閘門屬于成都不銹鋼閘門的一種產品，水利設備廠家生產的BGM不銹鋼渦輪閘門符合相關執行的設計、制造和驗收。閘板為矩形不銹鋼框架式結構，驅動成都不銹鋼閘門啟閉裝置安裝在閘門框架的橫梁上，門框安裝在兩側池壁上水利閘門BGM不銹鋼渦輪閘門的門板、門框、導軌、螺桿及驅動裝置有足夠的強度和剛度水利閘門不銹鋼閘門的抗拉伸、壓縮和剪切強度的安全系數應大于5，閘門板為強度單面設有井字形筋板，迎水面為一平板，采用橡膠密封，主要適用于給水、排水、環保、水利等水工筑物的取水口、水池、水槽、引水渠，用以通斷水流或切換流道等。

江利閘門 水利閘門大圖PGZ球墨鑄鐵平面拱形閘門主要構件簡介：

水利閘門門板簡介

、門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。

，門板應按大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。　　　　　　

，門板的厚度應在計算厚度上2mm的腐蝕裕量。

，閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。

水利閘門門框簡介

，門框應整體鑄造，在大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

，門框的厚度應在計算厚度上2mm的腐蝕裕量。

，對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。

，法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合下表的規定。

　法蘭螺栓孔直徑d0 位置度公差Φt

11.0～17.5 <1.0

，門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。

導軌簡介

，導軌應按大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到高位置時，其導軌的頂端應高于門板的水平中心線。

，導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。

江利閘門 水利閘門大圖密封座簡介

，密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。

，密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。

，密封座的板厚，應符合表4規定。

吊耳或吊塊螺母簡介

，門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在大工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。

江利閘門 水利閘門大圖PGZ鑄鐵拱型閘門主要性能參數

，按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
，規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米高水頭號為6．5m米)；口>=3米時，為雙吊點閘門。
，拱形閘門主要適用與正向受壓止水，根據用戶需要可制向止水閘門。
，在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
，根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
，拱形閘門正常使用水頭1-6米，還可承受一定的反向水頭，為用戶要求，可制造高水頭閘門。
，拱形閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。

，在澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須，防止灰漿凝固后影響閘門啟閉。

，成都閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等中，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
1，成都閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機。

江利閘門 水利閘門大圖PGZ鑄鐵拱型閘門主要構件簡介門框

，門框應整體鑄造，在大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

，門框的厚度應在計算厚度上2mm的腐蝕裕量。

，對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。

，法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合下表的規定

法蘭螺栓孔直徑d0 位置度公差Φt

11.0～17.5 <1.0
