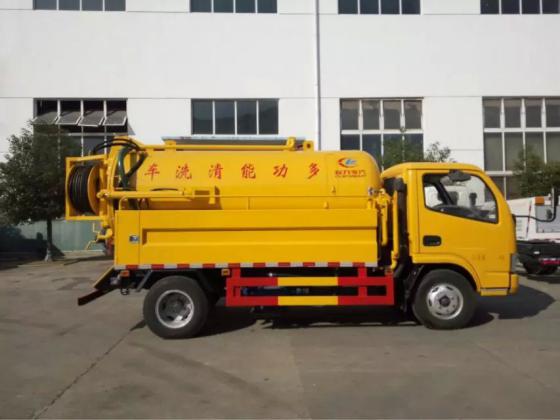

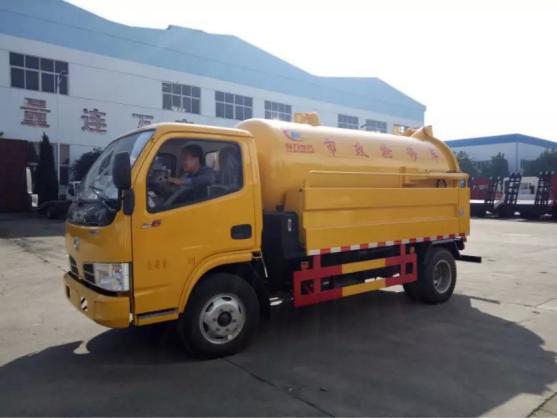

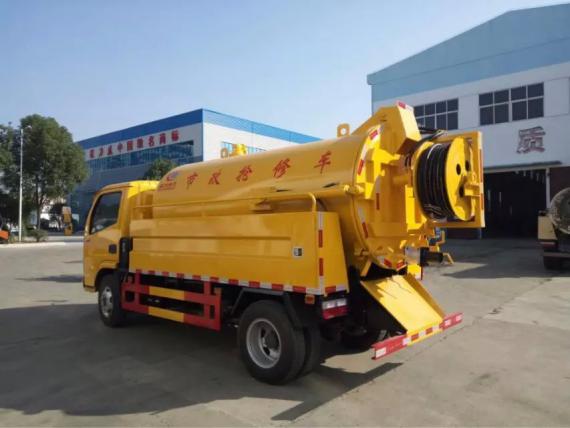

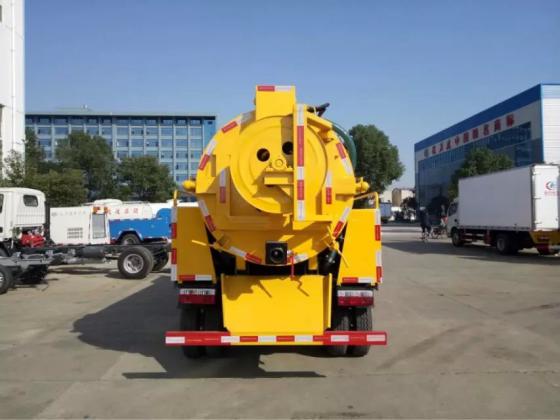

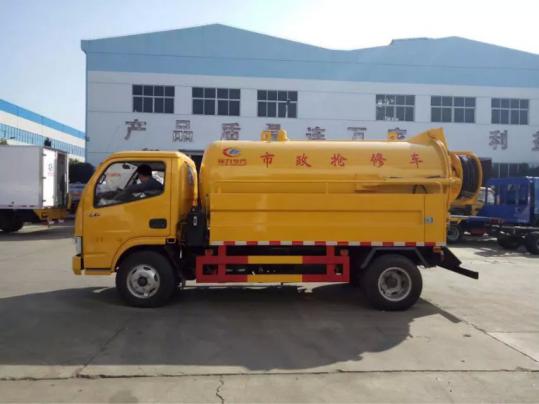

東風小多利卡聯合疏通車（清洗吸污車）
東風小多利卡聯合疏通車（清洗吸污車)是我廠設計特別適宜于下水道污泥抽吸，清撈，裝卸，管道清洗為主的環衛系列用車。該車采用東風系列汽車底盤改裝，具有下列優點：
1. 采用水環式真空吸污泵有足夠的吸污真空度；相對于傳統旋片式真空泵結構緊湊、工作平衡可靠和流量均勻， 吸力強，工作平穩可靠，操作簡單，維修方便。
2. 配備進口柱塞高壓泵，￠19 PVC夾層鋼絲管60米，10個不同推力清洗噴頭，適用于不同管道的清洗與疏通。
SK-12型水環式吸污泵，垂直吸程9-10米，流量：2m3/min；7米吸污管，罐體可舉升帶自吸自卸功能。
車身緊湊，獨立罐體， 外形美觀；獨立系統，操作簡便，性能良好。
4、該車也可以選擇旋片式真空吸污車和國產高壓泵。
工作原理：
工作原理為通過吸污管道系統吸收下水道的積水后，車載絞盤勻速放置高壓管道，高壓沖洗管道工作時旋轉作用力使高壓沖洗管道進入人力所不能到達的下水道堵塞區域，進行高壓沖穿作業，通過吸污管道最大限度的減少水污對堵塞區域的覆蓋，達到最好的沖穿效果，起到疏通下水道的目的。
|
【主要技術參數】 |
|||
|
產品商標 |
程力威牌 |
公告批次 |
285 |
|
產品名稱 |
清洗吸污車 |
產品型號 |
CLW5040GQW5型清洗吸污車 |
|
總質量(Kg) |
4495 |
罐體容積(m3) |
1.5 |
|
額定載質量(Kg) |
1500 |
外形尺寸 |
5995×1990×2650 |
|
整備質量(Kg) |
2865 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/10 |
前懸/后懸 |
1040/1647 |
|
軸數 |
2 |
軸距 |
3308,2800 |
|
軸荷(Kg) |
1800/2695 |
最高車速(Km/h) |
99 |
|
其它 |
備注：水罐罐體有效容積:1.5立方米,運輸介質: 水,密度:1000千克/立方米,罐體外形尺寸(長×直徑)(mm):1500×1200。吸污罐罐體有效容積:1.74立方米,運輸介質: 液態污物,密度:900千克/立方米,罐體外形尺寸(長×直徑)(mm):1600×1200。水罐和吸污罐為兩個獨立罐體,清洗功能時用水罐, 吸污功能時用吸污罐,清洗吸污兩種功能不同時使用,兩罐不能同時滿載。防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:100×50,后部防護離地高度:430。隨底盤選裝前面罩,前保險杠,前組合燈具.ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M.選裝油箱左右側安裝位置. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1041SJ3BDF |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
5845,5090×1980×2160,2040 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/18 |
輪胎規格 |
7.00-16 8PR,7.00R16 8PR |
|
鋼板彈簧片數 |
6/6+5 |
前輪距 |
1503,1485,1519 |
|
燃料種類 |
柴油 |
后輪距 |
1494,1516 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
CY4BK551 YC4FA115-50 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司
|
3707 2982
|
75 85
|
