產品介紹

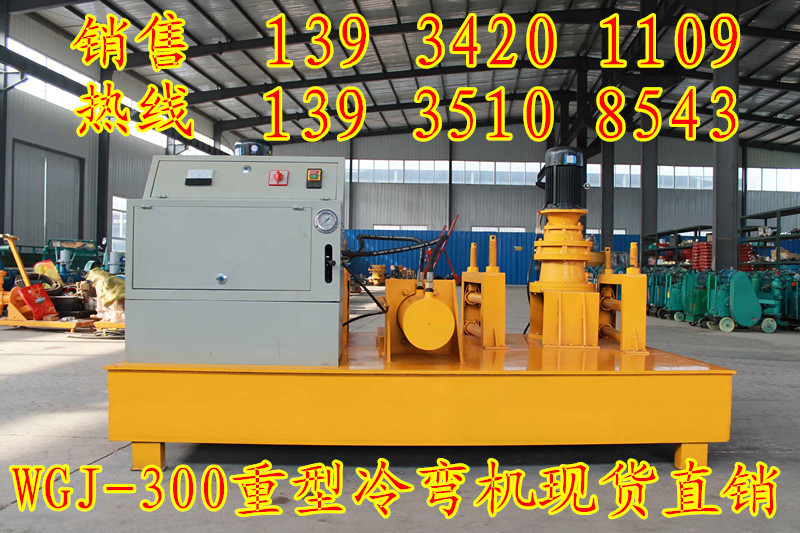

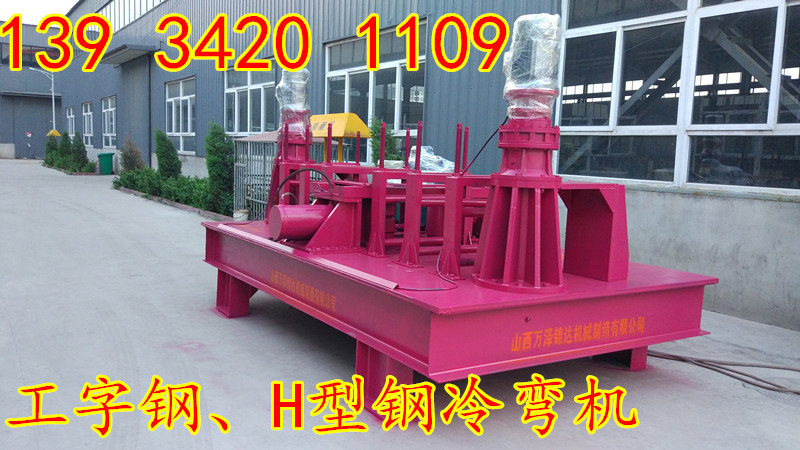

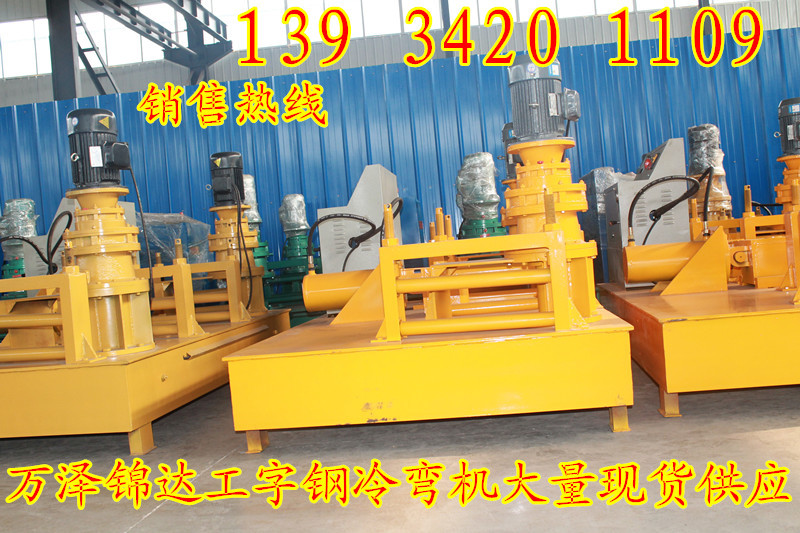

WGJ-250冷彎?rùn)C(jī)又被大家習慣性稱為彎拱機，此設備可用于彎曲10# 18#22#25#工字鋼,9#11#礦用工字鋼，其他型鋼需根據具體規格衡定，可彎曲種類包含槽鋼，H鋼，U型鋼，園鋼，軌道鋼等；
冷彎?rùn)C(jī)設備類型半自動，全自動，液壓型工字鋼彎曲機。廣泛應用于隧道、地鐵、水電站、地下洞室等施工中，是鋼拱架制造的理想設備。此型號冷彎?rùn)C(jī)屬液壓全自動型產品。具有效率高、無需進行熱加工，彎曲機力量大，結構強的優勢。
工字鋼冷彎?rùn)C(jī)技術參數
|
產品型號 |
WGJ-250 |
|
可彎曲 |
10#-25#工字鋼 |
|
總功率 |
10Kw |
|
電壓 |
380V |
|
液壓系統壓力 |
20Mpa |
|
油缸推進速度 |
1-13mm/s |
|
主驅動輪轉速 |
7r/min |
|
最小彎曲直徑 |
2M |
|
重量 |
2380kg |
|
外型尺寸（長×寬×高） |
2.5m×1.5m×1.2m |
結構與性能特點
（1）結構：由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電液換向閥、工作油缸、頂輪及油箱等部件組成。
（2）性能特點:
A、鋼拱架專用設備，亦可彎曲大曲率工字鋼、U型鋼、槽鋼立彎和橫彎。
B、雙電機驅動，液壓缸推進。
C、按下液壓缸“前進”按鈕，液壓缸到達指定位置后一次彎曲成形，操作方便。
D、結構合理，工作可靠，適合大型型鋼，大彎曲半徑彎制。
工字鋼彎拱機操作流程為：
1、將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間；
2、啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼；
3、達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業；
4、冷彎結束時，關閉機械傳動系統的同時，啟動液壓系統，將冷彎型鋼放置在輔助系統 的門式托架上。
